第六课：GPU 中的数据依赖、数据冒险与同步

导语：这一课讲 GPU 中的数据依赖与数据冒险，重点区分“依赖本身”和“流水线造成的冲突”，并说明 Scoreboard、原子操作和内存屏障如何保证正确性。

这一部分需要先区分两个容易混淆的概念：

数据依赖是程序本身的关系；数据冒险是硬件并行执行这些指令时可能发生的问题。

例如：

a = b + c;
d = a * e;

第二条语句必须使用第一条语句产生的 a，因此二者存在数据依赖。

即使在一个完全非流水线、一次只执行一条指令的处理器中，这种依赖仍然存在。但因为第二条指令一定在第一条完成后才开始，所以不会形成流水线数据冒险。

---

一、为什么流水线会产生数据冒险

假设加法需要四个流水级：

取指 → 译码 → 执行 → 写回

现在有两条指令：

I1：ADD R1, R2, R3
I2：MUL R4, R1, R5

I2 需要读取 I1 产生的 R1。

在流水线中，它们可能重叠：

周期    I1                I2
1       取指
2       译码              取指
3       执行              译码
4       写回 R1           准备读取 R1

如果 I2 在 R1 写回之前就读取，就可能得到旧值。

这就是数据冒险。

所以更准确地说：

数据依赖
    +
指令重叠执行
    ↓
可能产生数据冒险

---

二、三种常见数据依赖

1. RAW：Read After Write

读发生在写之后，也称为真依赖。

a = b + c;
d = a * e;

对应：

I1：写 a
I2：读 a

I2 必须等待 I1。

这是最重要、最常见的一类依赖。

---

2. WAR：Write After Read

写发生在读之后，也称为反依赖。

d = a + b;
a = e + f;

对应：

I1：读 a
I2：写 a

程序要求 I1 先读取旧的 a，然后 I2 才能覆盖它。

如果 I2 提前写入，I1 可能读到新值。

WAR 不表示数据真正从 I1 流向 I2，主要是因为二者使用了同一个名字 a。

---

3. WAW：Write After Write

两条指令写同一个位置，也称为输出依赖。

a = b + c;
a = d * e;

最终必须保留第二次写入的结果。

如果硬件因为执行延迟不同，导致第一条指令反而最后写回，就会产生错误。

---

三种依赖的总结

类型	前一条指令	后一条指令	性质
RAW	写	读	真依赖
WAR	读	写	名字依赖
WAW	写	写	名字依赖

在 GPU 中，RAW 是最常见、最直接需要硬件等待的依赖。

WAR 和 WAW 往往可以通过以下方式减少：

• 编译器重新分配寄存器；
• 使用不同的物理寄存器；
• 保证 Warp 内指令按顺序发射；
• 硬件依赖跟踪。

---

三、GPU 中的寄存器依赖

考虑一个 GPU 线程中的代码：

float a = x + y;
float b = a * z;
float c = p + q;

简化指令可能是：

I0：ADD R1, R2, R3
I1：MUL R4, R1, R5
I2：ADD R6, R7, R8

其中：

I1 依赖 I0
I2 不依赖 I0 和 I1

当 Warp 发射 I0 后，R1 的结果还未产生。

Scoreboard 会记录：

R1：Not Ready

因此 I1 不能立即发射。

但 I2 使用的是其他寄存器，理论上可以执行。

实际是否能够越过 I1 发射 I2，取决于具体 GPU 架构、编译结果和指令调度方式。通常 GPU 更依赖编译器提前安排独立指令，而不是采用 CPU 那样复杂的动态乱序执行。

---

四、Scoreboard 如何处理 RAW 依赖

Scoreboard 是 GPU 内部的依赖跟踪结构。

假设 Warp 的指令为：

LOAD R1, [A]
ADD  R2, R1, R3

当 LOAD 发射后：

R1 = Pending

ADD 需要读取 R1，因此不能发射。

Scoreboard 的工作过程可以简化为：

检查下一条指令的源寄存器
          ↓
源寄存器是否全部 Ready
          ↓
是：Warp 可以参与调度
否：Warp 暂时停顿

当内存数据返回：

R1 = Ready

Warp 才重新成为可发射 Warp。

---

五、Load-Use Hazard

GPU 中很常见的一种 RAW 冒险是：

float x = A[i];
float y = x + 1.0f;

简化后：

LOAD R1, [A+i]
ADD  R2, R1, 1

ADD 必须等待 LOAD 返回。

而 Global Memory 访问可能有较长延迟，所以这个等待可能远长于普通加法依赖。

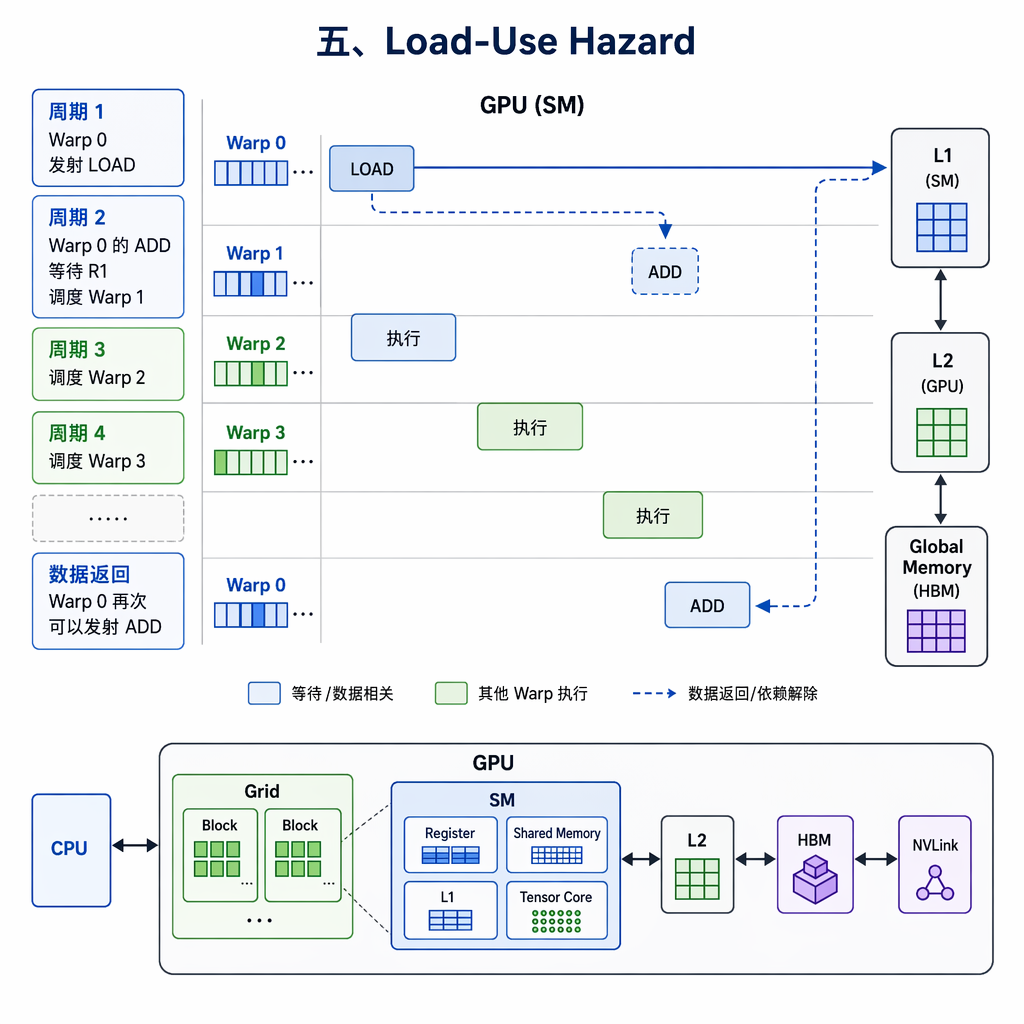

执行过程可能是：

图示：五、Load-Use Hazard

这就是多 Warp 延迟隐藏的典型场景。

---

六、连续依赖链为什么影响性能

考虑：

a = b + c;
d = a + e;
f = d + g;
h = f + i;

形成一条长依赖链：

b,c → a → d → f → h

每一条指令都必须等待上一条完成。

即使执行流水线吞吐率很高，也无法让这一条依赖链中的指令完全重叠。

这种情况称为较低的指令级并行性。

相对而言：

a = b + c;
d = e + f;
g = h + i;
j = k + l;

这些指令相互独立，可以更好地填充流水线。

所以优化 GPU 程序时，有时会采用多个独立累加器。

较差：

sum += a0;
sum += a1;
sum += a2;
sum += a3;

形成连续依赖：

sum0 → sum1 → sum2 → sum3

较好的思路：

sum0 += a0;
sum1 += a1;
sum2 += a2;
sum3 += a3;

sum = sum0 + sum1 + sum2 + sum3;

这样可以增加独立指令数量。

---

七、同一 Warp 中不同线程的寄存器是否会冲突

通常不会。

每个线程都有自己的逻辑寄存器状态。

例如同一个 Warp 中执行：

x = x + 1;

虽然所有线程的源代码都叫 x，但实际是：

Thread 0 的 x
Thread 1 的 x
Thread 2 的 x
……

它们属于不同线程的寄存器上下文。

所以：

Thread 0 写自己的 R1

不会直接覆盖：

Thread 1 的 R1

寄存器依赖通常首先是同一个线程指令流内部的依赖。

---

八、不同 Warp 之间有寄存器依赖吗

通常没有直接寄存器依赖。

因为：

• 每个线程有自己的寄存器；
• 每个 Warp 由不同线程组成；
• Warp 之间不能直接读取彼此的寄存器。

例如：

Warp 0 的 Thread 0 的 R1

与：

Warp 1 的 Thread 0 的 R1

是不同的物理状态。

不同 Warp 如果需要交换数据，通常必须通过：

• Shared Memory；
• Global Memory；
• 原子操作；
• Warp/Block 同步机制。

因此，跨 Warp 的依赖主要是内存依赖，而不是寄存器依赖。

---

九、内存依赖比寄存器依赖更复杂

考虑两个线程：

// Thread 0
shared_data[0] = 100;

// Thread 1
int x = shared_data[0];

Thread 1 希望读取 Thread 0 写入的结果。

这里存在跨线程的 RAW 依赖：

Thread 0 写 shared_data[0]
Thread 1 读 shared_data[0]

但 GPU 的寄存器 Scoreboard 通常不会自动替程序员解决这种跨线程关系。

硬件并不知道程序员是否希望：

• Thread 1 读取旧值；
• Thread 1 读取新值；
• 两个线程谁先执行。

因此需要程序显式同步。

---

十、什么是数据竞争

考虑：

__shared__ int x;

if (threadIdx.x == 0) {
    x = 100;
}

if (threadIdx.x == 1) {
    int y = x;
}

这里没有保证 Thread 0 一定先写完。

可能出现：

情况一：
Thread 0 先写
Thread 1 后读
→ y = 100

也可能：

情况二：
Thread 1 先读
Thread 0 后写
→ y 可能是旧值

这种结果取决于执行时序的情况称为：

Data Race，数据竞争。

数据竞争通常包含：

1. 多个线程访问同一个存储位置；
2. 至少一个访问是写操作；
3. 缺少正确的同步或原子操作；
4. 执行结果依赖实际时序。

---

十一、使用 __syncthreads() 解决 Block 内依赖

正确写法可以是：

__shared__ int x;

if (threadIdx.x == 0) {
    x = 100;
}

__syncthreads();

if (threadIdx.x == 1) {
    int y = x;
}

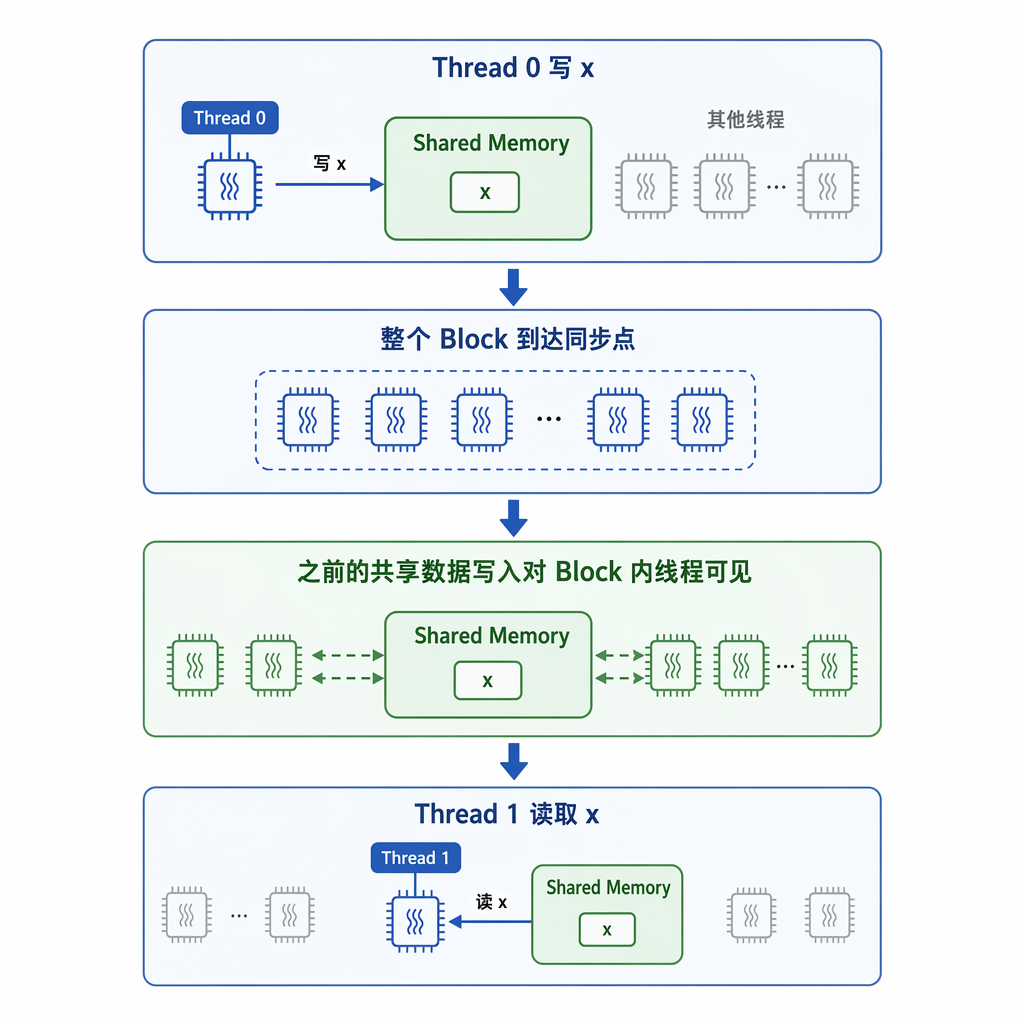

执行过程：

图示：十一、使用 __syncthreads() 解决 Block 内依赖

__syncthreads() 同时提供两个重要功能：

1. 执行同步：Block 内参与线程都到达后才继续；
2. 内存可见性：同步点前的相关内存操作按规则对 Block 内线程可见。

---

十二、Barrier 和 Fence 不是同一回事

这两个概念容易混淆。

Barrier：屏障

屏障要求线程相互等待。

例如：

__syncthreads();

可以理解为：

所有线程都到齐
才能继续向后执行

Fence：内存栅栏

Fence 主要约束内存操作的顺序和可见性。

它不一定要求其他线程也停下来等待。

可以理解为：

保证我之前的写操作
在我之后的某些操作之前完成或可见

但它不代表其他线程已经执行到某个位置。

因此：

Barrier = 线程执行同步
Fence   = 内存顺序约束

有些同步原语会同时具有两种效果，但概念上需要区分。

---

十三、常见 Memory Fence

CUDA 中常见的内存栅栏概念包括：

__threadfence_block();
__threadfence();
__threadfence_system();

可以粗略理解为：

操作	主要约束范围
__threadfence_block()	当前 Block
__threadfence()	当前 GPU
__threadfence_system()	更大的系统范围，包括主机等参与者

它们主要保证当前线程的内存访问顺序。

但需要特别记住：

Fence 本身通常不会让其他线程等待。

例如：

data = 100;
__threadfence();
flag = 1;

其意图是让观察到 flag == 1 的线程，有机会按照正确协议确认 data 已经写入。

但读取方仍需要正确的原子操作、可见性规则或同步协议。

---

十四、原子操作是什么

考虑多个线程同时执行：

counter = counter + 1;

这条语句实际包含：

1. 读取 counter
2. 加 1
3. 写回 counter

假设初始值为 0。

Thread 0 和 Thread 1 同时执行：

Thread 0 读取 0
Thread 1 读取 0

Thread 0 计算 1
Thread 1 计算 1

Thread 0 写入 1
Thread 1 写入 1

最终结果是 1，而不是 2。

这叫做丢失更新。

使用原子操作：

atomicAdd(&counter, 1);

硬件保证这个读—改—写过程不可被其他线程插入破坏。

执行结果相当于：

Thread 0：counter 0 → 1
Thread 1：counter 1 → 2

---

十五、原子操作解决什么问题

原子操作常用于：

• 全局计数器；
• 直方图；
• 工作队列；
• 锁；
• 引用计数；
• 并行归约的部分阶段；
• 多线程更新同一数据。

常见原子操作包括：

atomicAdd
atomicSub
atomicMax
atomicMin
atomicCAS
atomicExch

其中 atomicCAS 是 Compare-And-Swap：

如果内存中的旧值等于期望值
就写入新值
否则不写入

它可以用来构建锁和其他同步结构。

---

十六、原子操作为什么可能很慢

如果许多线程同时更新同一个地址：

atomicAdd(&counter, 1);

这些操作必须以某种方式序列化。

例如 32 个线程访问同一个计数器：

Thread 0 更新
Thread 1 更新
Thread 2 更新
……

即使硬件能够优化，热点地址仍可能成为瓶颈。

因此常见优化方式是：

每个 Warp 或 Block 先局部累加
             ↓
只让少数线程执行全局原子更新

例如：

32 个线程
    ↓
Warp 内归约
    ↓
1 个线程 atomicAdd

这样可以把 32 次原子操作减少为 1 次。

---

十七、原子操作不等于全局同步

假设执行：

atomicAdd(&counter, 1);

它只保证该原子操作本身具有规定的原子性和内存语义。

它不表示：

• 所有线程都执行到这里了；
• 所有线程的其他计算都完成了；
• 所有 Block 都同步了；
• 整个 Kernel 到达统一屏障。

所以：

Atomic ≠ Barrier

原子操作用于保护共享数据更新，屏障用于协调执行阶段。

---

十八、不同 Block 能否使用 __syncthreads() 同步

不能。

__syncthreads() 只作用于一个 Block。

原因是不同 Block：

• 可能位于不同 SM；
• 可能不是同时驻留；
• 某些 Block 甚至还没有开始执行。

假设 GPU 一次只能运行部分 Block：

Block 0～7：正在执行
Block 8～15：尚未调度

如果前面的 Block 等待后面的 Block 到达屏障，就可能永远无法继续。

因此普通 Kernel 内通常不能依赖所有 Block 同时执行。

跨 Block 的全局同步通常采用：

1. 结束当前 Kernel；
2. 由 CPU 或运行时启动下一个 Kernel。

Kernel 边界天然形成一个全局执行阶段边界。

也可以使用协作组等特殊机制，但需要硬件和启动方式支持。

---

十九、Kernel 边界为什么可以用于全局同步

例如：

Kernel 1：所有 Block 生成中间结果
Kernel 1 完成
Kernel 2：读取中间结果继续计算

只有 Kernel 1 的全部 Block 完成后，依赖它的 Kernel 2 才会开始，前提是它们位于同一有序执行流并正确建立依赖。

因此：

Kernel 1 完成
      ↓
全局结果已经形成
      ↓
Kernel 2 开始

这是 GPU 编程中很常见的阶段划分方式。

---

二十、同一个 Warp 内是否需要同步

过去常假设同一 Warp 中线程严格锁步执行。

但现代 NVIDIA GPU 支持更灵活的线程调度，因此当 Warp 内线程通过 Shared Memory 或其他方式交换数据时，不应盲目依赖隐式锁步。

例如：

shared[lane] = value;

__syncwarp();

value = shared[lane ^ 1];

__syncwarp() 明确保证参与线程在 Warp 范围内同步。

如果只使用 Shuffle：

value = __shfl_sync(mask, value, source_lane);

该指令自身已经定义了参与线程和通信行为，但仍需要保证掩码和控制流使用正确。

---

二十一、存储顺序问题

考虑一个生产者线程：

data = 100;
flag = 1;

消费者线程：

if (flag == 1) {
    use(data);
}

程序员希望：

消费者看到 flag == 1
    ↓
也一定能看到 data == 100

但在并行系统中，以下因素可能使事情更复杂：

• 编译器重排；
• 硬件内存流水线；
• Cache；
• 写缓冲；
• 不同地址的访问完成顺序；
• 不同线程的观察顺序。

因此生产者—消费者通信通常需要：

• 原子变量；
• 合适的内存顺序；
• Fence；
• Barrier；
• 明确的同步协议。

不能只依赖普通的 flag = 1。

---

二十二、寄存器 Scoreboard 不能解决内存数据竞争

Scoreboard 能处理：

同一个 Warp 中
某条指令等待前面指令产生寄存器结果

但它不能自动推断：

Thread 0 写 shared[5]
Thread 17 读取 shared[5]

是否应该等待。

原因是：

• 地址可能运行时才能计算；
• 不同线程的语义由程序员定义；
• 两个访问也可能本来就允许并发；
• 自动同步所有潜在冲突会严重降低性能。

因此可以总结为：

寄存器依赖
→ 主要由硬件 Scoreboard 和编译器管理

跨线程内存依赖
→ 主要由程序员使用同步机制管理

---

二十三、GPU 为什么不大量使用 CPU 式乱序执行

高性能 CPU 会在单线程内部寻找可独立执行的指令，并动态乱序执行。

这需要复杂结构，例如：

• 寄存器重命名；
• 保留站；
• Reorder Buffer；
• 动态调度；
• 推测执行；
• 异常恢复。

GPU 的主要思路不同：

一个 Warp 等待
      ↓
执行另一个 Warp

也就是使用线程级并行性代替复杂的单线程乱序机制。

这样可以把更多芯片面积用于：

• 更多执行单元；
• 更大寄存器文件；
• 更多 Warp 状态；
• 更高显存带宽；
• Tensor Core。

GPU 并非完全没有动态调度，但通常不会像高性能 CPU 那样，为单个线程配备极其复杂的乱序执行窗口。

---

二十四、指令依赖和 Warp 调度的完整过程

假设 SM 中有四个 Warp：

Warp 0：
LOAD R1
ADD R2, R1, R3

Warp 1：
FP32 ADD

Warp 2：
等待同步

Warp 3：
Tensor Core MMA

执行过程：

1. Warp 0 发射 LOAD
2. Scoreboard 标记 R1 未就绪
3. Warp 0 的 ADD 暂时不能执行
4. 调度器选择 Warp 1
5. Warp 1 发射 FP32 ADD
6. 调度器选择 Warp 3
7. Warp 3 发射 Tensor Core 指令
8. Warp 0 的数据返回
9. R1 标记为 Ready
10. Warp 0 再次成为 Eligible Warp
11. 发射 ADD

这说明 GPU 并不一定消除某条指令的等待时间，而是用其他 Warp 的工作覆盖等待时间。

---

二十五、流水线停顿的几种依赖来源

1. 短延迟执行依赖

例如：

a = b + c;
d = a + e;

等待普通算术结果。

2. 长延迟内存依赖

例如：

a = global_memory[i];
d = a + e;

等待 Global Memory 数据。

3. Shared Memory 依赖

例如访问 Shared Memory 后立即使用结果，或者发生 Bank Conflict。

4. Tensor Core 累加依赖

连续矩阵累加使用同一累加寄存器时，也可能形成依赖链。

5. 原子操作依赖

多个线程对同一地址执行原子操作，可能产生序列化。

6. 同步依赖

Warp 等待：

__syncthreads();

直到其他线程到达。

---

二十六、依赖不一定意味着性能很差

几乎所有实际程序都有依赖。

例如：

x = A[i];
y = x * scale;
z = y + bias;

这是正常的计算链。

性能是否受严重影响，取决于：

• 依赖链有多长；
• 指令延迟有多大；
• 是否有其他独立指令；
• 是否有足够多可执行 Warp；
• 执行单元是否有其他工作；
• 访存是否命中缓存。

所以优化目标不是“消灭所有依赖”，而是：

提供足够的独立工作，覆盖无法避免的依赖延迟。

---

二十七、依赖、冒险和停顿的区别

这三个概念可以这样区分：

数据依赖

程序语义上的先后关系。

后一条指令需要前一条结果

数据冒险

因为指令重叠或乱序执行，可能违反依赖关系。

结果还没准备好，下一条就想读取

流水线停顿

硬件为了避免错误，暂时不发射或不推进相关指令。

等待数据准备完成

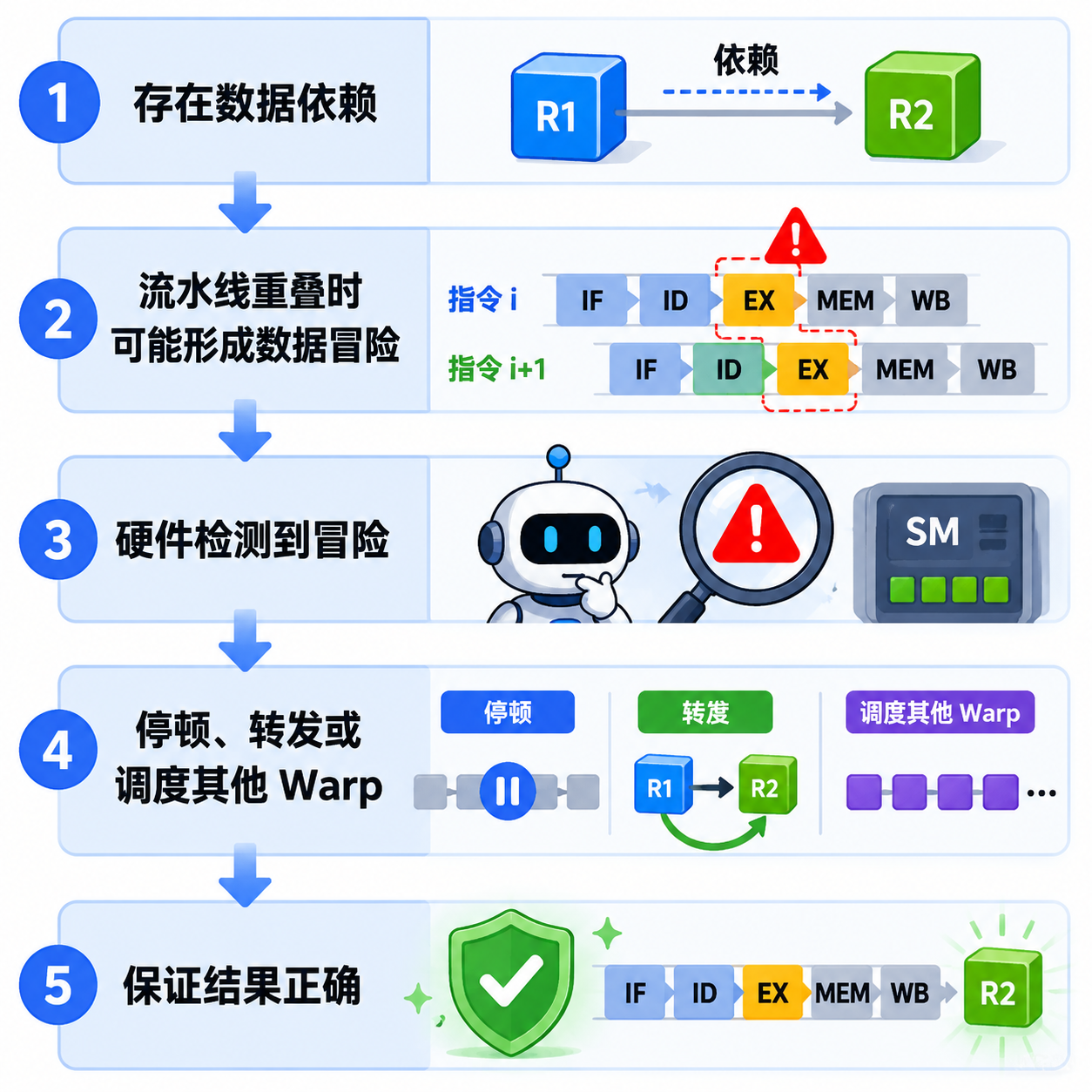

完整关系是：

图示：流水线停顿

---

二十八、GPU 是否使用数据转发

普通 CPU 流水线常使用 Forwarding 或 Bypassing：

执行单元结果
    ↓
直接送给下一条指令

而不是等结果先写回寄存器文件，再重新读取。

GPU 的具体转发网络取决于架构，通常也会有各种旁路和结果转发机制，以减少不必要的等待。

但从程序员角度，不需要显式控制这些通路。

入门时只需要理解：

• Scoreboard 判断结果是否可用；
• 可用结果可能通过写回或旁路提供；
• 如果结果尚不可用，Warp 会等待；
• 调度器转去执行其他 Warp。

---

二十九、从 RTL 角度看依赖处理

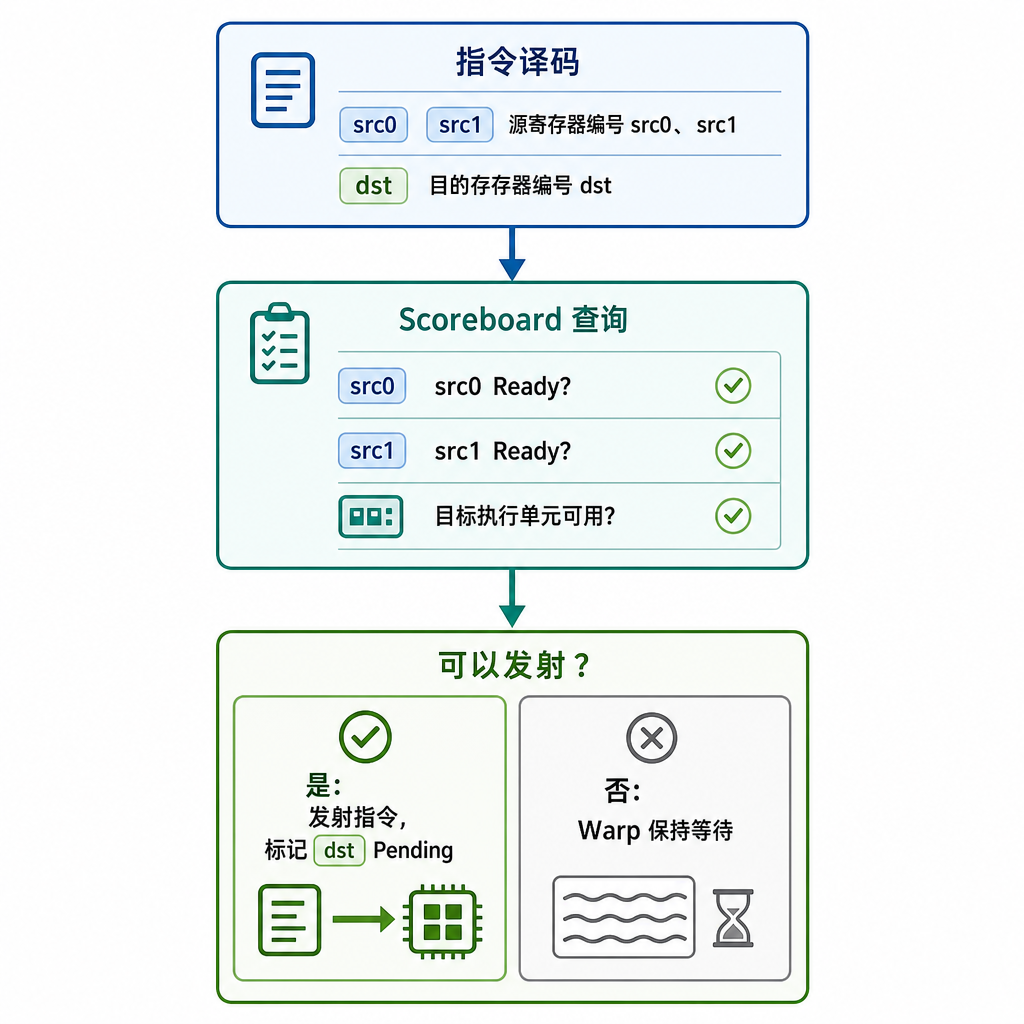

一个简化的依赖检查逻辑可以表示为：

图示：二十九、从 RTL 角度看依赖处理

结果写回时：

执行单元完成
    ↓
写回 dst
    ↓
Scoreboard 将 dst 标记为 Ready

对于多个 Warp，Scoreboard 状态必须带有 Warp 标识：

Warp ID + Register ID

因为不同 Warp 的同名寄存器属于不同上下文。

---

三十、本节核心结论

第一，数据依赖由程序本身决定，不是由流水线创造的。

第二，流水线和并行执行会使数据依赖表现为数据冒险。

第三，非流水线处理器中仍然存在数据依赖，但通常不会出现流水线数据冒险。

第四，RAW 是真依赖，后一条指令必须等待前一条结果。

第五，WAR 和 WAW 主要是寄存器或存储位置名称复用造成的依赖。

第六，GPU 使用 Scoreboard 跟踪 Warp 的寄存器结果是否准备好。

第七，一个 Warp 因依赖停顿时，Warp Scheduler 会尝试执行其他 Warp。

第八，同一线程的寄存器依赖通常由编译器和硬件自动处理。

第九，不同线程之间通过 Shared Memory 或 Global Memory 交换数据时，程序员必须正确同步。

第十，__syncthreads() 是 Block 级屏障，而 __syncwarp() 是 Warp 级同步。

第十一，Memory Fence 主要保证内存顺序，不等于线程屏障。

第十二，原子操作保证一次共享数据更新不可被其他线程破坏，但不等于全局同步。

第十三，不同 Block 通常不能在普通 Kernel 中使用 Block 屏障直接同步。

第十四，长依赖链会降低指令级并行性，但可以利用其他 Warp 隐藏延迟。

第十五，GPU 主要通过大量 Warp 调度，而不是复杂的 CPU 式单线程乱序执行来隐藏延迟。
