第七课：GPU 是算力受限，还是带宽受限

导语：这一课建立 GPU 性能分析的核心框架：先判断程序受算力限制，还是受显存带宽限制。

GPU 标称算力可能达到几十甚至几百 TFLOPS，但实际程序经常只能达到峰值算力的一小部分。

这通常不是 GPU “没有发挥作用”，而是程序受到其他因素限制。最基本的性能分类是：

Compute Bound：计算受限
Memory Bound：内存带宽受限

判断属于哪一种，是 GPU 性能分析的第一步。

---

一、GPU 执行程序需要两件事

任何计算都可以粗略拆成：

搬运数据
+
执行运算

例如：

C[i] = A[i] + B[i];

每个元素需要：

1. 读取 A[i]；
2. 读取 B[i]；
3. 执行一次加法；
4. 写回 C[i]。

其中真正的算术操作只有一次，但需要传输三个浮点数。

如果使用 FP32，每个数占 4 字节，因此每个元素大约需要：

$$4+4+4=12\text{ Bytes}$$

而计算量只有：

$$1\text{ FLOP}$$

这说明它需要搬运很多数据，但计算很少。

---

二、什么是 FLOPS

FLOPS 是：

Floating Point Operations Per Second，每秒浮点运算次数。

例如：

$$10^{12}\text{ FLOPS}=1\text{ TFLOPS}$$

一块 GPU 的 FP32 峰值算力为 60 TFLOPS，表示理想情况下每秒可以完成约：

$$60\times10^{12}$$

次浮点运算。

需要注意，峰值算力通常是根据硬件资源计算出的理论值：

$$\text{peak compute} = \text{execution units} \times \text{frequency} \times \text{ops per cycle}$$

例如一个 FMA：

$$D=A\times B+C$$

通常被计算为两个浮点操作：

• 一次乘法；
• 一次加法。

因此一个执行单元每周期执行一次 FMA，通常记为每周期 2 FLOPs。

---

三、什么是显存带宽

显存带宽表示 GPU 每秒理论上可以从显存读取或写入多少数据。

例如：

$$1\text{ TB/s}$$

表示理论上每秒可以传输约 1 TB 数据。

它主要由以下因素决定：

• 显存类型；
• 显存频率；
• 显存总线宽度；
• 显存控制器数量；
• HBM 或 GDDR 的通道组织。

理论带宽可以粗略表示为：

$$\text{bandwidth} = \text{bus width} \times \text{data rate}$$

GPU 同时可能拥有：

很高的计算吞吐率
+
很高的显存带宽

但两者的增长速度并不总是一致。

现代 GPU 的计算能力增长往往比显存带宽增长更快，所以许多简单程序更容易受到带宽限制。

---

四、什么是 Arithmetic Intensity

Arithmetic Intensity 可以翻译为：

算术强度或计算强度。

定义为：

$$AI= \frac{\text{FLOPs}} {\text{bytes transferred from memory}}$$

单位通常为：

$$\text{FLOPs/Byte}$$

它回答的问题是：

每从内存搬运一个字节，程序能够完成多少次计算？

---

数组加法的计算强度

对于：

C[i] = A[i] + B[i];

如果忽略缓存，每个元素：

• 读取 A：4 Bytes；
• 读取 B：4 Bytes；
• 写入 C：4 Bytes；
• 计算一次加法：1 FLOP。

所以：

$$AI=\frac{1}{12}\approx0.083 \text{ FLOPs/Byte}$$

计算强度非常低。

这意味着程序每搬运大量数据，只做很少计算，通常属于显存带宽受限。

---

FMA 操作的计算强度

例如：

C[i] = A[i] * B[i] + C[i];

每个元素大约需要：

• 读取 A：4 Bytes；
• 读取 B：4 Bytes；
• 读取 C：4 Bytes；
• 写回 C：4 Bytes；
• 一次乘法和一次加法：2 FLOPs。

因此：

$$AI=\frac{2}{16}=0.125 \text{ FLOPs/Byte}$$

虽然使用了 FMA，计算强度仍然很低。

---

五、内存带宽能够支持多少算力

假设某块 GPU 的显存带宽是：

$$1\text{ TB/s}$$

数组加法的计算强度约为：

$$0.083\text{ FLOPs/Byte}$$

那么显存最多支持的实际计算吞吐率约为：

$$1\times10^{12}\text{ Bytes/s} \times 0.083\text{ FLOPs/Byte}$$

得到：

$$83\times10^9\text{ FLOPs/s} = 83\text{ GFLOPS}$$

即使 GPU 的理论计算能力是 60 TFLOPS，这个数组加法也可能只能达到几十 GFLOPS 量级。

原因不是 CUDA Core 不够强，而是数据供应速度限制了计算。

峰值算力：60 TFLOPS
带宽允许数组加法达到：约 0.083 TFLOPS

大量执行单元只能等待数据。

---

六、什么是 Compute Bound

Compute Bound 表示主要瓶颈是计算单元。

典型特征是：

• 每份数据要参与大量计算；
• 数据复用率高；
• 执行单元长时间忙碌；
• 显存带宽尚未达到极限；
• 增加计算能力可能提高性能。

例如大规模矩阵乘法：

$$C=A\times B$$

每个输出元素：

$$C_{ij}=\sum_k A_{ik}B_{kj}$$

需要执行大量乘加运算。

如果 A 和 B 中的数据被加载到 Shared Memory 或寄存器后反复复用，则每搬运一个字节，可以进行很多次计算。

这类程序计算强度较高，更可能成为 Compute Bound。

---

七、什么是 Memory Bound

Memory Bound 表示主要瓶颈是数据搬运。

典型特征是：

• 每个数据只使用一次或少数几次；
• 算术操作很简单；
• 显存带宽接近饱和；
• 计算单元利用率不高；
• 增加 CUDA Core 数量帮助很小。

典型例子包括：

数组复制
数组加法
简单逐像素运算
向量缩放
部分稀疏操作
简单激活函数

例如 ReLU：

y[i] = max(x[i], 0.0f);

每个元素只需要：

• 读取 x；
• 比较；
• 写回 y。

计算很少，数据搬运较多，因此通常也是带宽受限。

---

八、Roofline Model

Roofline Model 是分析计算性能的常用模型。

它使用两个硬件上限：

1. 峰值计算性能；
2. 峰值内存带宽。

程序理论性能受到下面公式限制：

$$P \leq \min \left( P_{\text{peak}}, B_{\text{memory}}\times AI \right)$$

其中：

• $P$ 是实际性能；
• $P_{\text{peak}}$ 是峰值计算性能；
• $B_{\text{memory}}$ 是显存带宽；
• $AI$ 是计算强度。

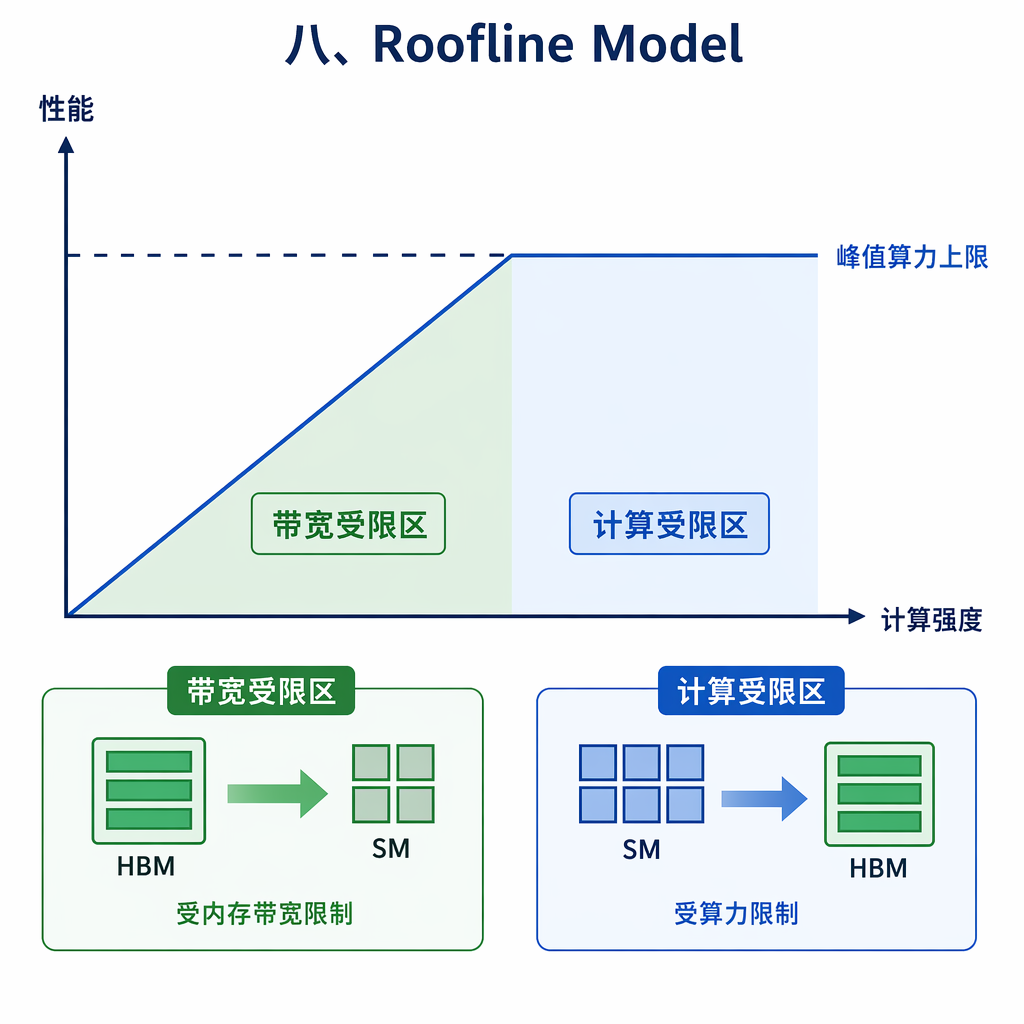

直观表示为：

图示：八、Roofline Model

左边是斜线区域：

$$P=B\times AI$$

计算强度越高，内存能够支持的计算性能越高。

右边是水平区域：

$$P=P_{\text{peak}}$$

即使继续增加计算强度，也不能超过硬件峰值算力。

---

九、转折点在哪里

Roofline 的转折点满足：

$$B\times AI=P_{\text{peak}}$$

因此：

$$AI_{\text{ridge}} = \frac{P_{\text{peak}}} {B}$$

这个值称为 Ridge Point，可以理解为从带宽受限转向计算受限所需的最低计算强度。

假设 GPU：

$$P_{\text{peak}}=60\text{ TFLOPS}$$

显存带宽：

$$B=1\text{ TB/s}$$

则：

$$AI_{\text{ridge}} = \frac{60\times10^{12}} {1\times10^{12}} = 60\text{ FLOPs/Byte}$$

因此：

• 如果程序计算强度明显小于 60 FLOPs/Byte，倾向于带宽受限；
• 如果明显大于 60 FLOPs/Byte，才可能达到计算受限区域。

数组加法只有约：

$$0.083\text{ FLOPs/Byte}$$

远低于 60，因此几乎不可能跑满计算峰值。

---

十、为什么矩阵乘法适合 GPU

假设计算两个 $N\times N$ 矩阵：

$$C=A\times B$$

总计算量大约是：

$$2N^3\text{ FLOPs}$$

因为每个输出元素需要 $N$ 次乘法和 $N$ 次加法。

三个矩阵的数据量大约与：

$$N^2$$

成正比。

因此理想情况下，计算强度大致随 $N$ 增加：

$$AI\propto N$$

矩阵越大，计算量增长速度比数据量更快。

这也是大规模矩阵乘法能够充分使用 GPU 算力的重要原因。

---

朴素矩阵乘法的问题

如果每做一次乘法都从 Global Memory 读取：

sum += A[row][k] * B[k][column];

那么 A 和 B 中相同的数据会被不同线程重复读取很多次。

这种实现的数据复用率较低。

---

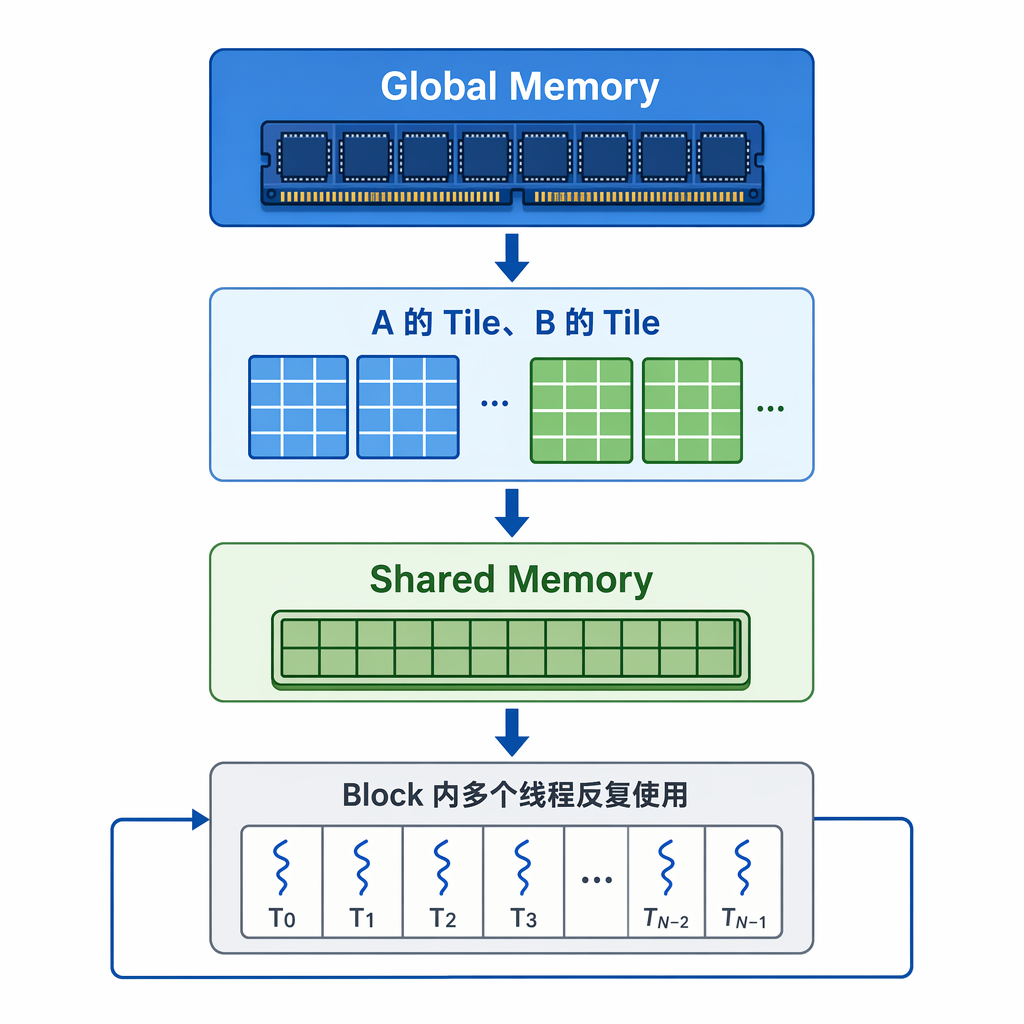

使用 Tiling 后

可以把 A 和 B 的小块加载到 Shared Memory：

图示：使用 Tiling 后

假设一份数据从显存读取一次，却参与了 16、32 或更多次乘加，就显著提高了计算强度。

未优化：
读取数据一次 → 计算一次

分块优化：
读取数据一次 → 计算多次

这就是矩阵乘法优化的核心。

---

十一、计算强度不是程序语句数量

计算强度不只是看代码中有多少加法和乘法，还必须考虑实际的数据传输。

例如：

for (int k = 0; k < 100; ++k) {
    sum += A[i];
}

如果 A[i] 第一次加载后一直保存在寄存器中，那么只需要从显存读取一次，却执行 100 次累加。

计算强度较高。

如果编译器或程序每次都从显存重新加载，则数据传输量会增加，计算强度下降。

所以计算强度取决于：

• 缓存命中；
• 寄存器复用；
• Shared Memory 复用；
• 数据布局；
• 实际访存事务；
• 编译器生成的代码。

---

十二、缓存如何影响 Roofline

最简单的 Roofline 使用显存带宽。

但 GPU 有多个存储层次：

Register
Shared Memory / L1
L2
Global Memory

因此可以建立分层 Roofline：

显存带宽上限
L2 带宽上限
L1/Shared Memory 带宽上限
计算峰值上限

如果数据已经命中 L2，就不需要重新访问显存。

此时性能可能受 L2 带宽限制，而不是显存带宽限制。

如果数据在 Shared Memory 中反复使用，可能受到 Shared Memory 带宽或 Bank Conflict 限制。

所以“Memory Bound”不一定只意味着外部显存带宽受限，也可能是：

• L1 带宽受限；
• L2 带宽受限；
• Shared Memory 带宽受限；
• Load/Store Unit 吞吐率受限；
• 地址计算受限。

---

十三、低计算单元利用率不一定说明程序写得差

假设一个数组复制 Kernel：

B[i] = A[i];

它几乎没有算术运算。

因此 CUDA Core 利用率很低是正常的。

正确的评价指标不是：

CUDA Core 有没有达到 100%？

而是：

显存带宽是否接近该程序可实现的上限？

对于数组复制，如果有效带宽已经很高，即使计算利用率很低，程序也可能已经接近最优。

不同类型程序应使用不同指标评价。

---

十四、如何计算有效内存带宽

假设复制 $N$ 个 FP32 数据：

B[i] = A[i];

每个元素：

• 读取 4 Bytes；
• 写入 4 Bytes。

总传输量约为：

$$8N\text{ Bytes}$$

如果执行时间为 $t$，有效带宽为：

$$B_{\text{effective}} = \frac{8N}{t}$$

例如复制 1 GB 数据，读写总量约为 2 GB，执行时间为 2 ms：

$$B_{\text{effective}} = \frac{2\text{ GB}}{0.002\text{ s}} = 1000\text{ GB/s}$$

这比只计算输入数组大小更准确，因为需要同时考虑读和写。

---

十五、如何计算实际 FLOPS

假设矩阵乘法：

$$C_{M\times N} = A_{M\times K} \times B_{K\times N}$$

总浮点操作数大约为：

$$2MNK$$

如果执行时间为 $t$，实际性能为：

$$P= \frac{2MNK}{t}$$

例如：

$$M=N=K=4096$$

总操作数约为：

$$2\times4096^3$$

再除以执行时间，就能得到实际 FLOPS。

需要确保使用的操作数统计规则与峰值算力统计规则一致，例如 FMA 按 2 FLOPs 计算。

---

十六、为什么实际性能达不到理论 Roofline

Roofline 给出的仍然是上限，而不是保证值。

程序还可能受到以下限制：

分支发散
访存不合并
缓存未命中
Shared Memory Bank Conflict
寄存器不足
Occupancy 太低
指令依赖链过长
执行单元分布不匹配
同步等待
原子操作竞争
Kernel 启动开销

例如一个程序计算强度很高，但所有计算都是特殊函数，受 SFU 数量限制，它仍然无法达到 FP32 峰值算力。

又例如大量整数地址计算可能使 INT 管线成为瓶颈。

因此更准确的说法是：

$$P_{\text{actual}} \leq \min(\text{all relevant hardware limits})$$

Roofline 只是先抓住最重要的计算和内存两类上限。

---

十七、一个 Kernel 可能同时经历不同阶段

假设某个 Kernel：

1. 从显存读取数据；
2. 在寄存器中进行大量计算；
3. 将结果写回显存。

加载阶段可能是 Memory Bound，计算阶段可能是 Compute Bound。

从整体测量时，最终表现取决于各阶段占比，以及它们能否通过流水线重叠。

所以一个 Kernel 并不一定能被绝对地贴上单一标签。

但通常可以判断它的主导瓶颈。

---

十八、怎样提高 Memory Bound 程序性能

对于内存受限程序，优化方向不是继续增加计算单元，而是减少数据搬运或提高有效带宽。

1. 合并访存

让同一个 Warp 中线程访问连续地址：

x = A[global_thread_id];

避免大跨度、随机访问。

2. 提高数据复用

将频繁使用的数据保存在：

• 寄存器；
• Shared Memory；
• Cache。

3. 融合 Kernel

假设原来有：

Kernel 1：读取 A，生成 B
Kernel 2：读取 B，生成 C
Kernel 3：读取 C，生成 D

每个 Kernel 都要把中间结果写入显存，再读回来。

融合后：

一个 Kernel：
读取 A
→ 在寄存器中生成 B
→ 继续生成 C
→ 生成 D
→ 最后只写一次

这叫 Kernel Fusion。

它可以显著减少 Global Memory 访问。

但融合也可能增加寄存器使用量，降低 Occupancy，因此需要权衡。

4. 使用更低位宽

例如把 FP32 改为 FP16：

FP32：4 Bytes
FP16：2 Bytes
INT8：1 Byte

相同带宽下可以传输更多元素。

但前提是精度允许，并且硬件支持高效处理该数据格式。

5. 改善数据布局

例如选择行优先、列优先、通道优先或其他布局，使线程访问更连续。

---

十九、怎样提高 Compute Bound 程序性能

如果程序计算受限，重点是提高执行单元利用率。

常见方向包括：

1. 使用合适的执行单元

矩阵计算尽可能使用 Tensor Core，而不是全部拆成普通 FP32 指令。

2. 降低精度

在允许的情况下使用：

TF32
FP16
BF16
FP8
INT8
FP4

低精度通常可以显著提高吞吐率。

3. 增加指令级并行性

减少长依赖链，使用多个独立累加器。

4. 减少无效计算

避免大量被谓词屏蔽的指令和严重分支发散。

5. 保证足够并行度

提供足够多 Block 和 Warp，使所有 SM 都有工作。

6. 减少执行管线竞争

避免所有指令集中使用某一类稀缺资源，例如 SFU 或原子单元。

---

二十、Kernel Fusion 的权衡

Kernel Fusion 常用于减少内存访问，但并不是总是有利。

融合前：

Kernel A：
寄存器使用少
并行度高

Kernel B：
寄存器使用少
并行度高

融合后：

Kernel AB：
需要同时保存更多中间变量
寄存器使用增加
Occupancy 下降

因此可能出现：

显存访问减少
但并行度也下降

最终性能要看哪种影响更大。

GPU 优化经常不是单一指标越高越好，而是在以下资源之间权衡：

• 寄存器；
• Shared Memory；
• Occupancy；
• 内存流量；
• 指令数量；
• 数据复用。

---

二十一、为什么神经网络中的算子表现不同

不同神经网络算子的计算强度差异很大。

矩阵乘法和大卷积

数据可以被大量复用，通常计算强度较高，容易使用 Tensor Core。

ReLU、Clamp、Elementwise Add

每个元素计算很少，通常更偏向显存带宽受限。

Softmax

包含：

• 归约；
• 指数计算；
• 数据读取和写回；
• 多阶段同步。

它可能同时受显存带宽、SFU、归约和同步限制。

LayerNorm

需要读取数据、计算均值和方差、再次处理数据，通常涉及多次数据访问和归约，常偏向带宽受限。

Attention

不同阶段表现不同：

QKᵀ 矩阵乘法：偏计算密集
Softmax：偏带宽和特殊函数
Softmax×V：矩阵乘法

FlashAttention 的核心思想之一，就是通过分块和融合减少中间矩阵写回显存，从而降低内存流量。

---

二十二、如何初步判断一个 Kernel 的瓶颈

可以按以下顺序分析。

第一步，统计计算量：

$$\text{FLOPs}$$

第二步，统计需要从显存传输的数据量：

$$\text{Bytes}$$

第三步，计算算术强度：

$$AI=\frac{\text{FLOPs}}{\text{Bytes}}$$

第四步，计算硬件转折点：

$$AI_{\text{ridge}} = \frac{\text{peak compute}} {\text{memory bandwidth}}$$

第五步，进行比较：

AI 远小于转折点
→ 大概率带宽受限

AI 远大于转折点
→ 可能计算受限

之所以说“可能”，是因为还需要检查其他瓶颈。

---

二十三、使用性能分析工具时看什么

以 NVIDIA Nsight Compute 为例，分析时通常关注：

DRAM Throughput
L2 Throughput
SM Throughput
Tensor Core Utilization
Achieved Occupancy
Eligible Warps
Warp Stall Reasons
Branch Efficiency
Memory Coalescing

如果看到：

显存带宽接近峰值
SM 计算利用率不高

通常说明程序偏向带宽受限。

如果看到：

SM 或 Tensor Core 利用率很高
显存带宽没有饱和

通常说明程序偏向计算受限。

如果两者都不高，则可能存在：

• 并行度不足；
• 长延迟依赖；
• 分支发散；
• 非合并访存；
• 同步等待；
• 指令吞吐瓶颈。

---

二十四、一个常见误区：带宽没有跑满就不是 Memory Bound

不一定。

程序可能因为访存不合并，只实现了很低的有效带宽。

例如理论显存带宽是 1 TB/s，但随机访问导致每个内存事务只利用很少一部分数据。

性能仍然受内存访问限制，只是没有高效使用总线。

因此要区分：

带宽受限

和：

高效达到峰值带宽

前者表示程序被数据访问限制，后者表示内存系统已经被良好利用。

---

二十五、另一个误区：计算强度越高一定越快

计算强度高只说明程序每搬运一个字节执行的计算更多。

但如果计算本身非常复杂，执行时间仍然可能很长。

例如大量 exp、sin、除法或复杂整数操作，计算强度可能很高，但受特殊执行单元吞吐率限制。

计算强度主要用于判断资源瓶颈，而不是直接说明程序绝对速度。

---

二十六、从硬件架构角度理解 Roofline

GPU 芯片面积主要分配给：

计算单元
寄存器
缓存
片上互连
内存控制器
调度和控制逻辑

如果增加更多 CUDA Core，峰值计算能力提高。

但如果显存带宽没有同步提升，低计算强度程序不会明显加速。

相反，如果增加 HBM 通道和内存控制器，带宽提高，但高计算强度程序仍可能受计算单元限制。

因此 GPU 架构设计本质上需要平衡：

$$\text{compute throughput} \quad\text{and}\quad \text{data supply}$$

这也是为什么 GPU 架构不仅讨论 CUDA Core 数量，还要讨论：

• HBM；
• L2 Cache；
• Shared Memory；
• Tensor Core；
• NVLink；
• 数据压缩；
• 内存控制器。

---

二十七、本课核心结论

第一，GPU 性能首先受到计算能力和数据搬运能力共同限制。

第二，计算强度定义为：

$$AI= \frac{\text{operations}} {\text{bytes transferred}}$$

第三，数组加法等逐元素操作计算强度低，通常属于带宽受限。

第四，矩阵乘法通过数据复用提高计算强度，更容易成为计算受限。

第五，Roofline 的核心公式是：

$$P \leq \min \left( P_{\text{peak}}, B\times AI \right)$$

第六，转折点为：

$$AI_{\text{ridge}} = \frac{P_{\text{peak}}}{B}$$

第七，Memory Bound 程序应重点减少数据搬运、改善访存和提高数据复用。

第八，Compute Bound 程序应重点提高执行单元利用率、减少依赖和使用 Tensor Core。

第九，缓存、Shared Memory 和寄存器会改变实际数据传输量，因此会影响有效计算强度。

第十，实际性能还可能受分支、同步、原子操作、执行管线和并行度限制。

下一课将学习 GPU 中最核心的计算任务之一：

第八课：GPU 如何完成矩阵乘法

重点包括：

朴素矩阵乘法如何映射到线程
为什么每个线程计算一个输出元素
Tiling 如何减少显存访问
Shared Memory 如何保存矩阵块
寄存器如何保存累加结果
线程块与输出 Tile 如何对应
Tensor Core 和普通 CUDA Core 有什么区别
