第十课：Tensor Core 与低精度计算

导语：这一课讲 Tensor Core 和低精度计算：先理解不同数值格式，再看 MMA 指令、混合精度累加，以及 Blackwell 中 Transformer Engine 的作用。

前面讲到，普通 CUDA Core 主要执行标量运算：

$$d=a\times b+c$$

Tensor Core 则面向矩阵乘加：

$$D=A\times B+C$$

Tensor Core 的高性能不仅来自“矩阵并行”，还来自大量采用 FP16、BF16、FP8、INT8、FP4 等低精度数据。

这一课需要解决三个问题：

1. 低精度到底降低了什么？
2. 为什么位数更少会更快？
3. Tensor Core 如何在提高吞吐率的同时控制误差？

---

一、浮点数由什么组成

一个二进制浮点数通常包含三部分：

符号位 Sign
指数位 Exponent
尾数位 Mantissa/Fraction

可以近似写成：

$$x=(-1)^s\times 1.m\times 2^e$$

其中：

• 符号位决定正负；
• 指数决定能够表示多大或多小的数；
• 尾数决定数值表示得有多精细。

因此：

指数位越多 → 动态范围越大
尾数位越多 → 有效精度越高

例如两个格式都占 16 bit，但指数和尾数的分配不同，它们的数值特性也会完全不同。

---

二、常见数值格式

格式	总位宽	指数位	尾数位	主要特点
FP32	32	8	23	范围和精度较高
FP16	16	5	10	精度较好，但范围较小
BF16	16	8	7	范围接近 FP32，但精度较低
TF32	32位接口格式	8	约10	FP32 范围、较低乘法精度
FP8 E4M3	8	4	3	精度较高、范围较小
FP8 E5M2	8	5	2	范围较大、精度较低
FP4 E2M1	4	2	1	必须配合细粒度缩放使用

FP16 使用5位指数和10位尾数；BF16使用8位指数和7位尾数，因此 BF16 保留了接近 FP32 的动态范围，而 FP16 在有限范围内提供了更细的数值间隔。TF32 主要用于 Tensor Core 矩阵运算，不应简单理解为一种普通的32位存储格式。

---

三、动态范围和精度有什么区别

假设要表示：

0.00000001
1.23456789
100000000

动态范围决定：

能不能表示非常大或非常小的数。

尾数精度决定：

能不能区分两个非常接近的数。

例如 BF16 的指数位与 FP32 一样多，因此不容易因为数值太大而溢出，但它的尾数只有7位，所以：

1.234567

可能只能近似表示成：

1.234375

FP16 尾数更多，在相同数量级下通常更精细，但它的指数位较少，更容易发生：

• Overflow：数值过大，溢出；
• Underflow：数值过小，变成0或次正规数。

因此不能简单说：

BF16 一定比 FP16 准确

更准确的是：

BF16：范围更大
FP16：有限范围内精度更高

---

四、为什么低精度可以提高性能

低精度的优势来自多个层面。

1. 减少存储空间

同样有十亿个参数：

FP32：约 4 GB
FP16：约 2 GB
INT8：约 1 GB
FP4：约 0.5 GB

这意味着：

• 显存可以放入更大的模型；
• Cache 可以容纳更多数据；
• 数据从显存搬到芯片内所需流量减少。

---

2. 提高有效带宽

假设显存带宽固定为：

$$1\text{ TB/s}$$

理论上每秒可传输的元素数为：

FP32：约 2500 亿个
FP16：约 5000 亿个
INT8：约 1 万亿个
FP4：约 2 万亿个

位宽减半，理想情况下同样带宽可以传输约两倍元素。

对于带宽受限程序，低精度可能直接提高性能。

---

3. 一个计算单元可以处理更多数据

低位宽乘法器通常：

• 面积更小；
• 功耗更低；
• 数据通路更窄；
• 更容易在相同芯片面积内布置更多并行计算单元。

可以简化理解为：

一个较大的 FP32 乘法器占用的面积
可能容纳多个更低精度乘法器

具体比例取决于架构，不能简单按位宽线性换算，但总体趋势成立。

---

4. 寄存器和片上存储利用率提高

假设一个寄存器或数据通路宽度为32位：

可放 1 个 FP32
可放 2 个 FP16
可放 4 个 INT8
可放 8 个 4-bit 数据

硬件可以采用打包方式，在一次读取或一条指令中处理多个低位宽元素。

---

五、低精度为什么会产生误差

低精度格式能够表示的数值数量更少。

假设真实值是：

$$1.137$$

而某种格式附近只能表示：

1.125
1.250

那么它可能被舍入为：

$$1.125$$

产生量化误差：

$$e=1.137-1.125=0.012$$

主要误差包括：

舍入误差
截断误差
溢出
下溢
饱和
多个运算中的误差累积

所以低精度的核心矛盾是：

更高性能、更低存储开销
            与
更低的数值表示能力

---

六、必须区分四种“精度”

讨论 Tensor Core 时，不能只说“使用 FP16”。

需要区分：

输入存储精度
乘法输入精度
累加精度
输出存储精度

例如一种常见的矩阵计算可以是：

A：FP16
B：FP16
乘法：FP16 输入
累加器：FP32
输出：FP16 或 FP32

表示为：

$$D_{\text{FP32}} = A_{\text{FP16}} \times B_{\text{FP16}} + C_{\text{FP32}}$$

输入较低精度可以提高乘法吞吐率和降低带宽，而使用较高精度累加器可以减少长时间累加导致的误差。

---

七、为什么累加精度通常要更高

考虑点积：

$$y=\sum_{k=0}^{1023}a_kb_k$$

需要进行1024次乘法和累加。

如果每次累加都舍入为很低的精度：

第1次累加 → 舍入
第2次累加 → 再舍入
第3次累加 → 再舍入
……

误差可能不断积累。

而使用高精度累加器：

低精度输入
    ↓
完成乘法
    ↓
在 FP32 累加器中累积
    ↓
最后再转换为目标格式

可以显著降低重复舍入的影响。

这就是混合精度计算的重要思想：

不需要让所有数据都保持高精度，但应让数值敏感的环节使用更高精度。

CUDA 的 WMMA 接口支持例如 BF16 输入配合 FP32 累加器，TF32 矩阵运算也使用浮点累加器。

---

八、Tensor Core 的 MMA 是什么

MMA 是：

Matrix Multiply-Accumulate，矩阵乘加。

数学表达式为：

$$D=A\times B+C$$

它不是简单执行一个标量：

$$d=a\times b+c$$

而是一次处理矩阵小块。

例如概念上：

A Tile × B Tile + C Tile → D Tile

不同架构支持的矩阵形状、数据格式和线程组织不同，因此不能认为所有 Tensor Core 都固定执行某一种大小的矩阵。

---

九、Warp 如何协作执行 MMA

在经典 WMMA 编程模型中，一个 Warp 共同完成一次矩阵操作。

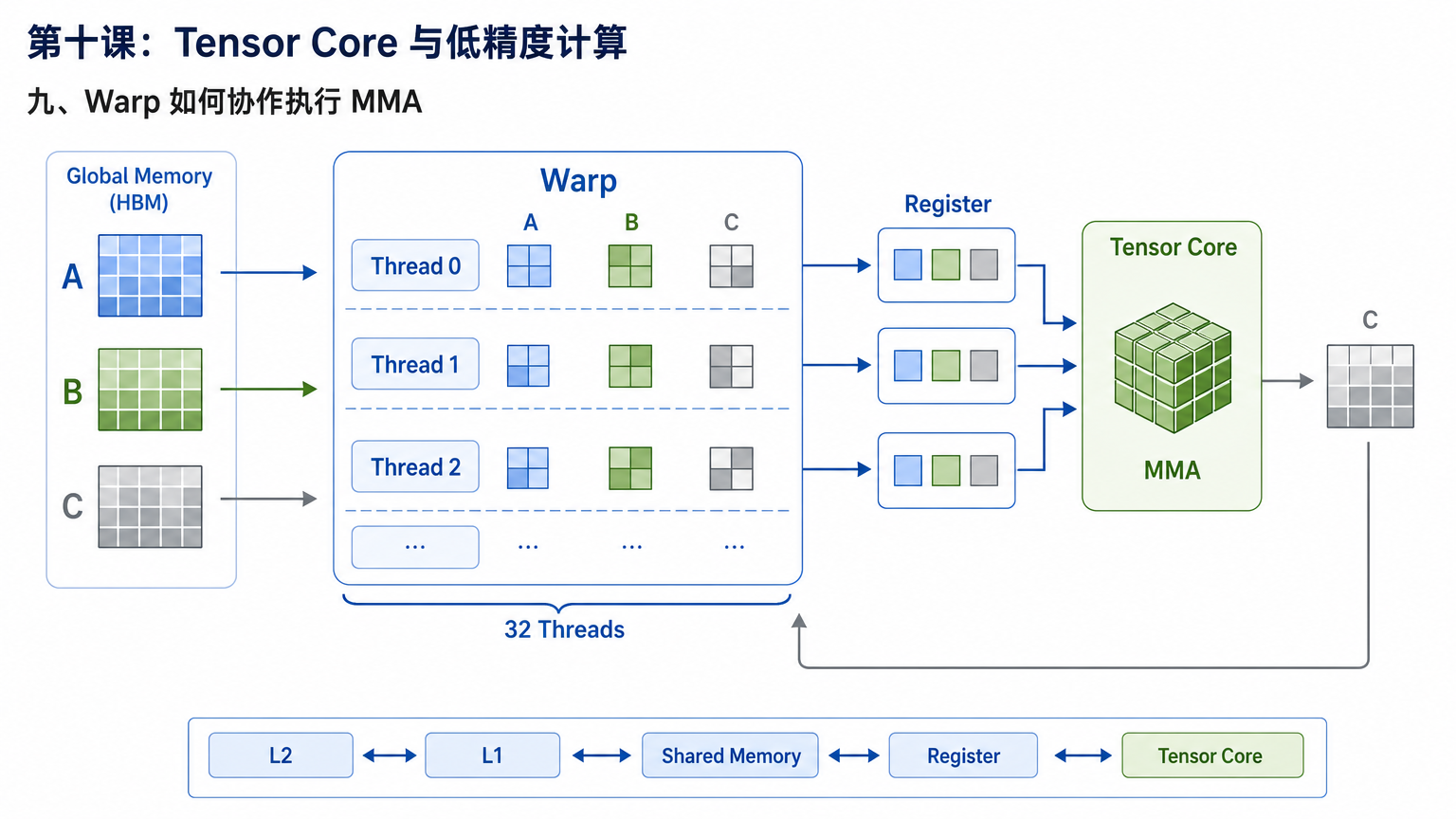

矩阵小块并不是完整地存放在某一个线程中，而是分散在 Warp 的多个线程中：

图示：九、Warp 如何协作执行 MMA

这些局部数据称为 Fragment。

CUDA 文档明确指出，Fragment 中的矩阵元素分散在整个 Warp 的线程之间，而且具体元素到线程的映射属于架构实现细节。mma_sync 要求参与 Warp 的线程共同到达，然后执行：

$$D=A\times B+C$$

所以不应理解成：

一个 Thread 独占一个 Tensor Core

更合理的理解是：

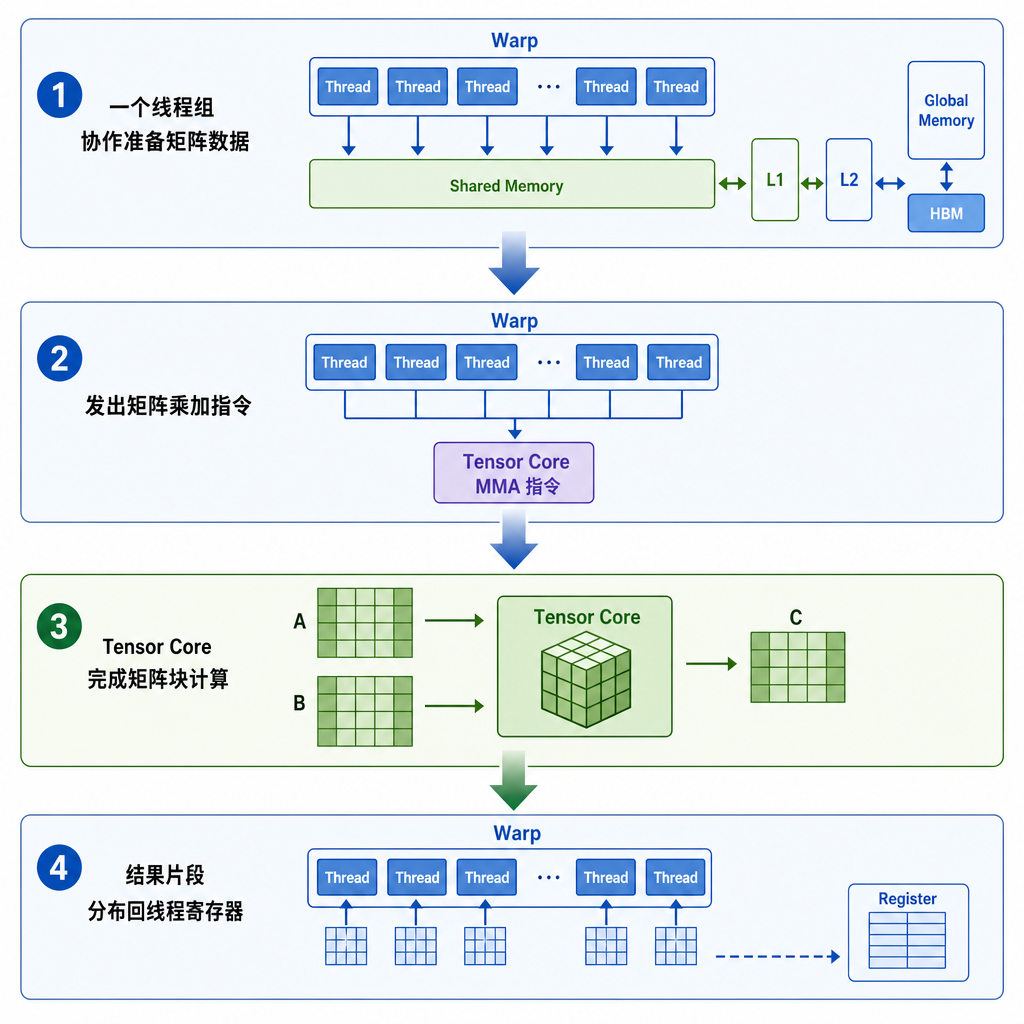

图示：九、Warp 如何协作执行 MMA

---

十、Tensor Core Kernel 的典型数据流

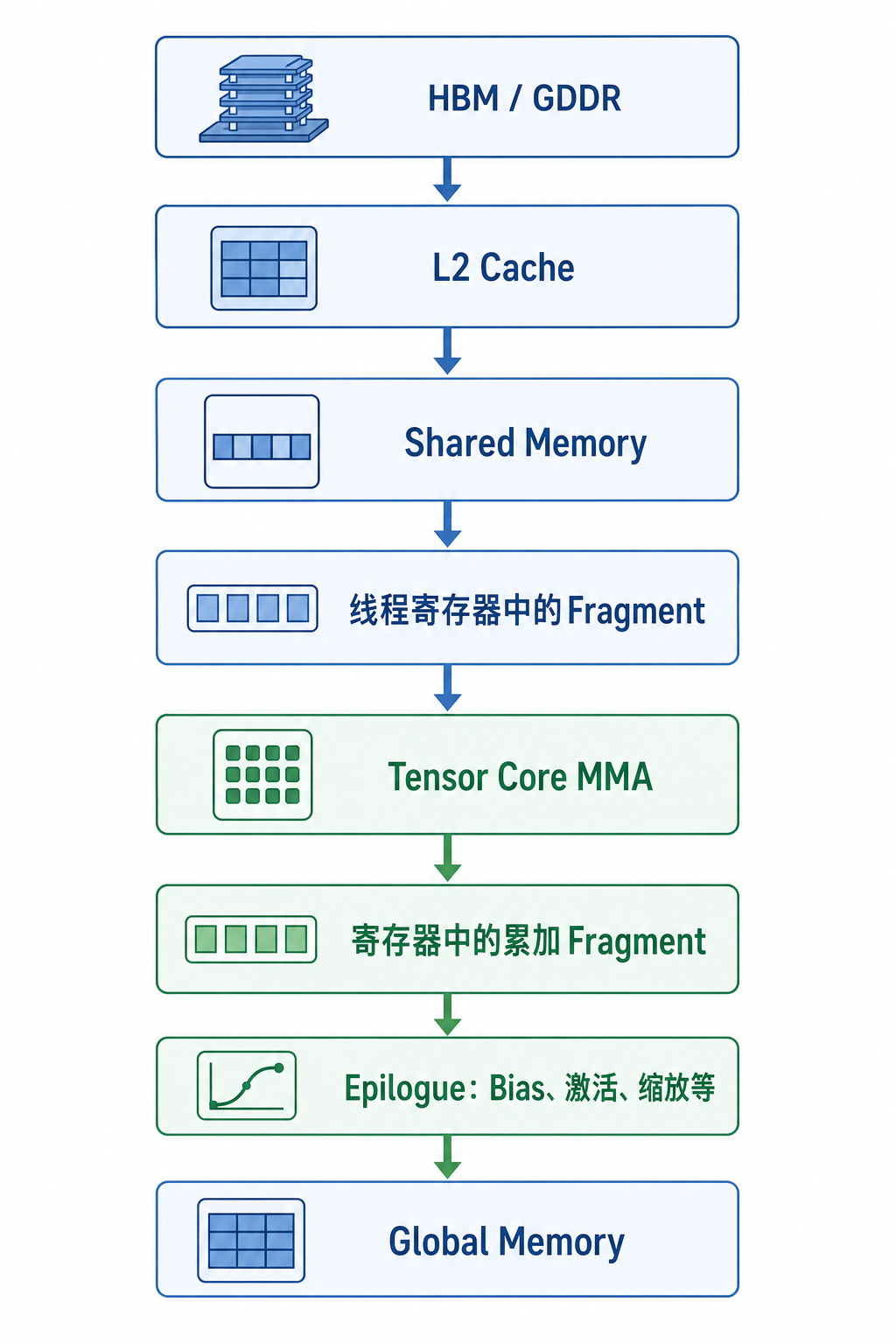

一个高性能 Tensor Core 矩阵乘法通常为：

图示：十、Tensor Core Kernel 的典型数据流

这里仍然需要前面学过的：

• Tiling；
• 合并访存；
• Shared Memory；
• 双缓冲；
• 异步搬运；
• 寄存器累加。

Tensor Core 只解决“算得快”，并不会自动解决“数据送不进来”的问题。

---

十一、Tensor Core 和 CUDA Core 的区别

对比	CUDA Core	Tensor Core
典型操作	标量加法、乘法、FMA	矩阵块 MMA
数据组织	每线程标量或向量	线程组协作的矩阵片段
适用任务	通用计算	矩阵、卷积、Transformer
支持精度	FP32、整数等	多种混合低精度格式
灵活性	较高	对形状和布局要求较高
峰值吞吐率	相对较低	矩阵运算吞吐率很高

Tensor Core 不是用于替代所有 CUDA Core。

例如以下工作仍需要普通管线：

地址计算
循环控制
分支判断
数据布局变换
特殊函数
索引计算
非矩阵算子

一个 Tensor Core Kernel 通常是多种硬件单元共同工作的结果。

---

十二、FP16 和 BF16 应该怎么选择

FP16

特点：

指数较少
尾数较多
范围较小
同一数量级下精度较高

适合数值已经得到良好缩放、范围较可控的场景。

训练时可能需要 Loss Scaling，防止较小梯度下溢。

---

BF16

特点：

指数范围接近 FP32
尾数较少
动态范围大
转换和训练通常更稳定

BF16 可以表示非常大和非常小的数量级，但每个数量级内的数值间隔更粗。

因此很多训练任务偏好 BF16，而某些对局部精度要求更高、范围可控的任务可能适合 FP16。

---

十三、什么是 Loss Scaling

假设 FP16 无法表示非常小的梯度：

$$g=10^{-10}$$

转换成 FP16 后可能变为0。

可以在反向传播前把损失乘以一个较大系数：

$$L'=S\times L$$

梯度也会相应放大：

$$g'=S\times g$$

更新参数前再除以 $S$。

流程为：

原始梯度太小
    ↓
乘以较大的 Scale
    ↓
在 FP16 可表示范围内计算
    ↓
更新前恢复原来的尺度

动态 Loss Scaling 会根据是否出现溢出自动调整缩放系数。

---

十四、TF32 是什么

TF32 是 Ampere 及后续架构中面向 Tensor Core 的一种计算精度。

它的核心特点是：

指数范围接近 FP32
尾数精度低于 FP32
面向矩阵乘法

因此，程序仍可能以 FP32 形式存放和传递数据，但 Tensor Core 在乘法路径中采用较低尾数精度，再使用较高精度累加。

可以把它理解成：

FP32 的动态范围
+
接近较低精度格式的乘法吞吐优势

但 TF32 不适合要求严格 FP32 逐位结果一致的场景。CUDA 文档将 TF32 定义为 Tensor Core 专用的特殊格式，具有与 FP32 相近的范围和降低的有效精度。

---

十五、FP8 为什么有两种主要格式

FP8 常见格式包括：

E4M3
E5M2

E4M3

1 个符号位
4 个指数位
3 个尾数位

尾数较多，因此精度相对更好，但动态范围较小。

E5M2

1 个符号位
5 个指数位
2 个尾数位

指数更多，动态范围更大，但精度更低。

传统的 FP8 混合方案中，前向传播常偏向精度更高的 E4M3，而梯度可能需要动态范围更大的 E5M2。

---

十六、FP8 为什么需要缩放因子

FP8 的表示范围比 FP16、BF16 小得多。

假设一个张量包含：

0.001
0.1
1
100
10000

直接转换为同一种 FP8 格式时：

• 小数可能下溢；
• 大数可能溢出；
• 中间值也可能损失较多精度。

因此先选择缩放因子 $S$：

$$x_{\text{FP8}} = \operatorname{quantize} \left( \frac{x}{S} \right)$$

恢复时：

$$\hat{x} = S\times x_{\text{FP8}}$$

缩放的目标是让张量中的主要数据尽量落入 FP8 的有效表示范围。

Transformer Engine 可以维护张量的最大绝对值和缩放因子，减少用户手工管理低精度数值范围的负担。

---

十七、Per-Tensor Scaling 的局限

假设整个张量共享一个缩放因子。

张量的一部分数值在：

$$[-0.1,0.1]$$

另一部分在：

$$[-1000,1000]$$

为了避免大数溢出，缩放因子必须适配大数。

结果是小数部分被压缩到很窄的范围，可能大量舍入为0。

少数异常大值
       ↓
决定整个张量的缩放因子
       ↓
大量普通小值精度下降

这就是低精度量化中的 Outlier 问题。

---

十八、Block Scaling 和 Micro-Tensor Scaling

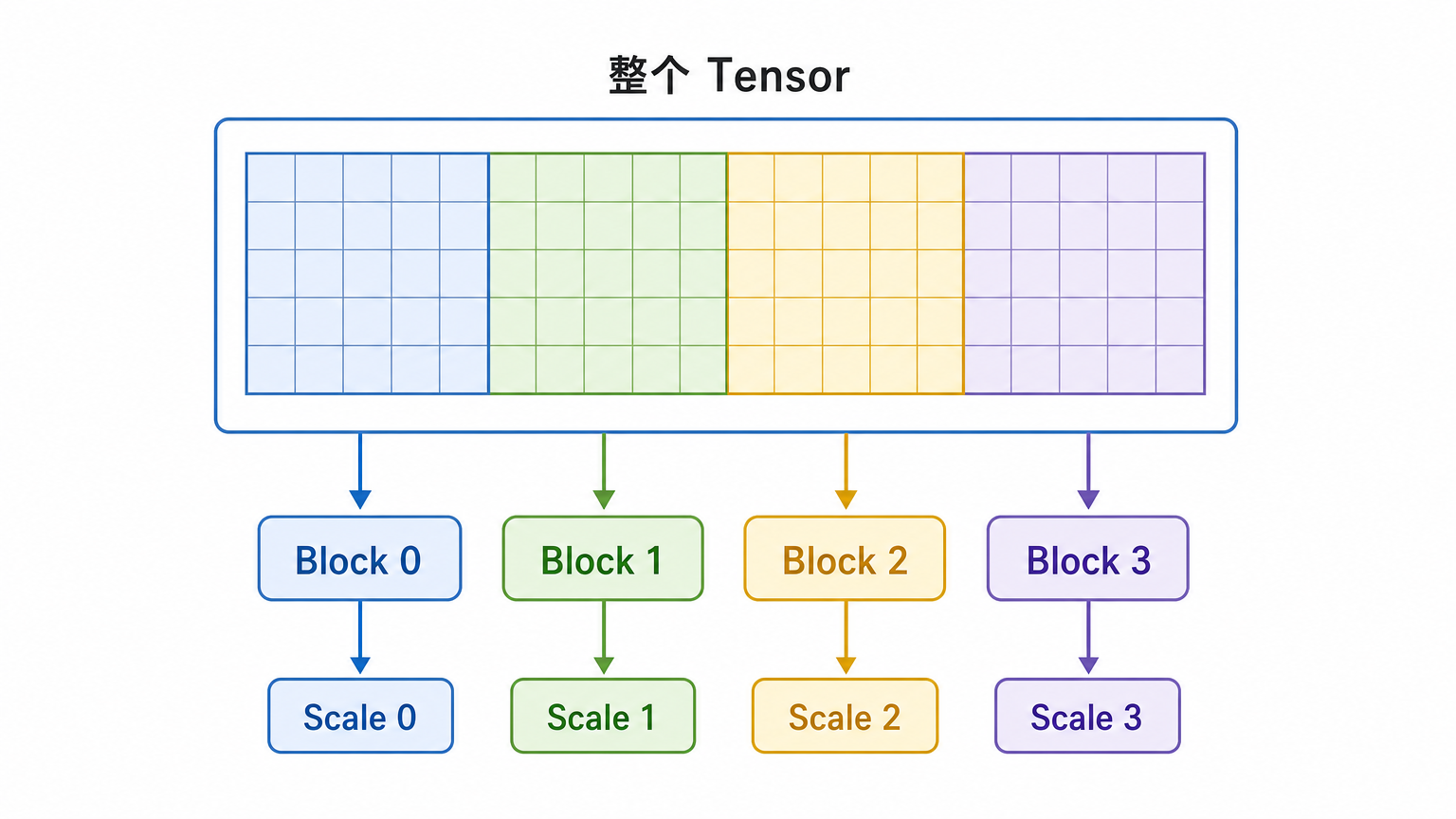

解决办法是把张量划分为多个小块，每一块使用自己的缩放因子。

图示：十八、Block Scaling 和 Micro-Tensor Scaling

这样每个缩放因子只需要适应局部数据范围。

例如 MXFP8 可对连续的小数据块分别缩放，而不是整个张量只使用一个 FP32 缩放因子。NVIDIA 当前文档中的 MXFP8 方案以32个连续元素为一个缩放块。

这种方法的本质是：

增加少量缩放元数据
        ↓
换取更精细的局部动态范围
        ↓
减少溢出、下溢和精度损失

---

十九、Blackwell 的 NVFP4

Blackwell 支持用于 AI 计算的 FP4 路径。

NVFP4 的基本数据元素采用 E2M1：

1 位符号
2 位指数
1 位尾数

仅靠4位数据本身，可表示的范围和精度都非常有限，因此 NVFP4 使用分层缩放：

$$x = x_{\text{E2M1}} \times s_{\text{block}} \times s_{\text{global}}$$

其中：

• $x_{\text{E2M1}}$：4位数据；
• $s_{\text{block}}$：局部块缩放因子；
• $s_{\text{global}}$：整个张量的全局缩放因子。

当前 Transformer Engine 文档描述的 NVFP4 中，连续16个元素共享一个 E4M3 局部缩放因子，并额外使用一个张量级 FP32 缩放因子。

可以简单理解为：

FP4 数据负责低成本保存主要数值
局部 Scale 适应小范围变化
全局 Scale 适应整个 Tensor 的数量级

---

二十、Blackwell Transformer Engine 是什么

Transformer Engine 不应简单理解成一个单独的“Transformer 专用 ALU”。

它更像一套硬件和软件协同机制，包括：

支持低精度的 Tensor Core
缩放因子和动态范围管理
低精度矩阵乘法 Kernel
张量格式转换
融合算子
框架和运行库支持

Blackwell 的第二代 Transformer Engine 引入了更细粒度的缩放机制，并支持面向 AI 的 FP4 计算，以提高大模型训练和推理中的计算吞吐率及模型容量。

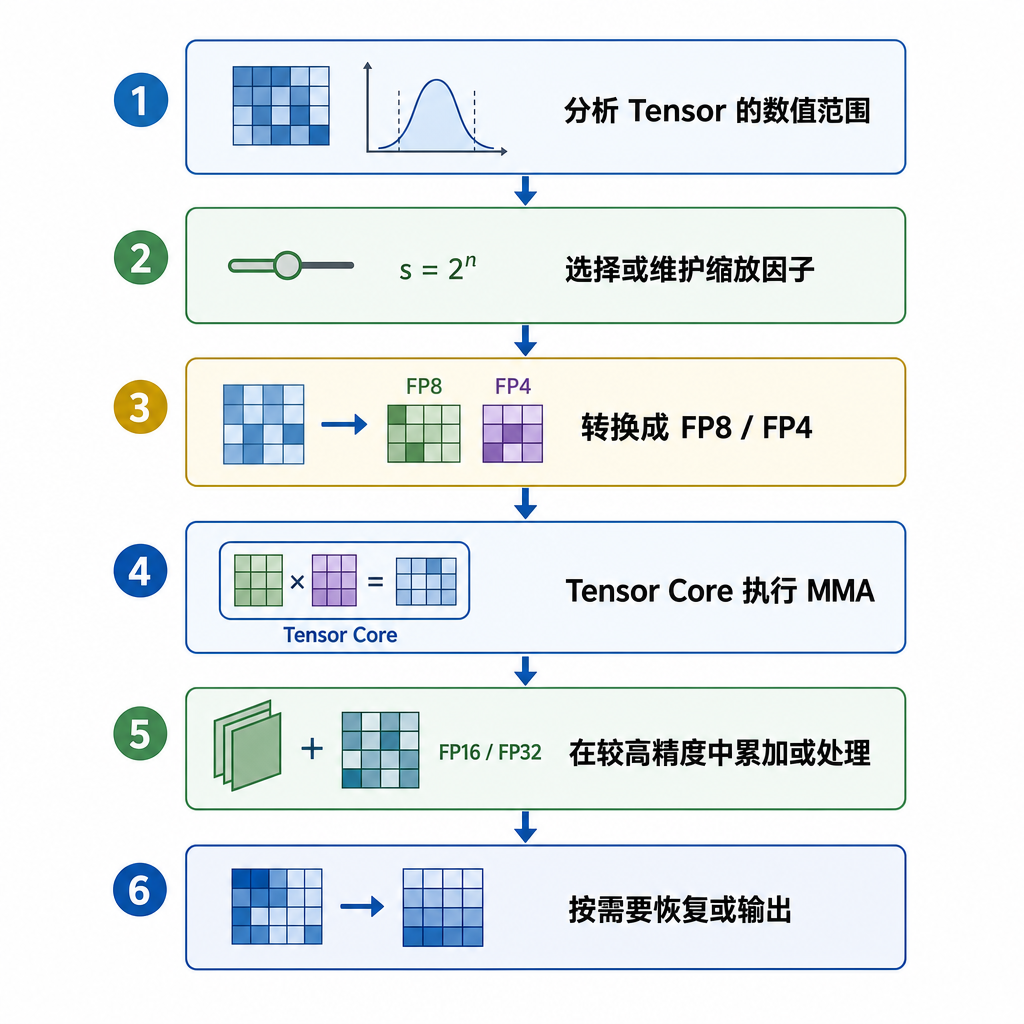

其核心逻辑仍然是：

图示：二十、Blackwell Transformer Engine 是什么

---

二十一、INT8 量化与浮点低精度有什么区别

INT8 没有指数位。

它需要通过缩放因子，把浮点数映射到整数区间。

常见对称量化为：

$$q= \operatorname{clip} \left( \operatorname{round} \left( \frac{x}{S} \right), -128,127 \right)$$

恢复为：

$$\hat{x}=S\times q$$

非对称量化还会加入 Zero Point：

$$q= \operatorname{round} \left( \frac{x}{S} \right)+Z$$ $$\hat{x}=S(q-Z)$$

其中：

• $S$ 是 Scale；
• $Z$ 是 Zero Point。

---

二十二、INT8 和 FP8 的直观区别

INT8

在一个固定缩放范围内，量化级别通常均匀分布：

... -3S, -2S, -S, 0, S, 2S, 3S ...

优点：

• 硬件简单；
• 整数乘加效率高；
• 在已校准范围内精度稳定。

缺点：

• 同一个 Scale 难以同时适应很大和很小的数；
• 对动态范围变化敏感。

FP8

浮点数的间隔随数量级变化：

靠近 0：间隔较小
数值变大：间隔也变大

优点：

• 能覆盖更宽的动态范围；
• 更适合数值范围随层和训练阶段变化的场景。

缺点：

• 尾数很少；
• 仍然需要良好的缩放管理。

---

二十三、Per-Tensor、Per-Channel 和 Per-Block 量化

Per-Tensor

整个张量一个 Scale：

Tensor → 一个 Scale

硬件和存储开销小，但精度可能较差。

Per-Channel

每个输出通道一个 Scale：

Channel 0 → Scale 0
Channel 1 → Scale 1
Channel 2 → Scale 2

常用于神经网络权重量化，因为不同输出通道的权重范围可能差异较大。

Per-Block

每个小数据块一个 Scale：

每16、32或更多元素 → 一个 Scale

精度通常更高，但需要：

• 保存更多 Scale；
• 计算地址和缩放关系；
• 硬件支持相应数据布局。

粒度越细，通常越容易适应局部数据分布，但元数据和控制开销也越高。

---

二十四、训练和推理的低精度要求不同

推理

模型参数已经固定。

可以提前：

• 统计激活范围；
• 校准 Scale；
• 量化权重；
• 测试精度下降；
• 对异常层保留高精度。

因此 INT8、FP8、FP4 更容易用于推理。

训练

训练过程中：

• 权重持续变化；
• 激活分布变化；
• 梯度范围变化；
• 很小的更新可能影响最终收敛。

所以训练通常需要更复杂的混合精度策略，例如：

低精度执行主要矩阵乘法
高精度保存关键状态
高精度执行归约或参数更新
动态调整缩放因子

---

二十五、什么是混合精度训练

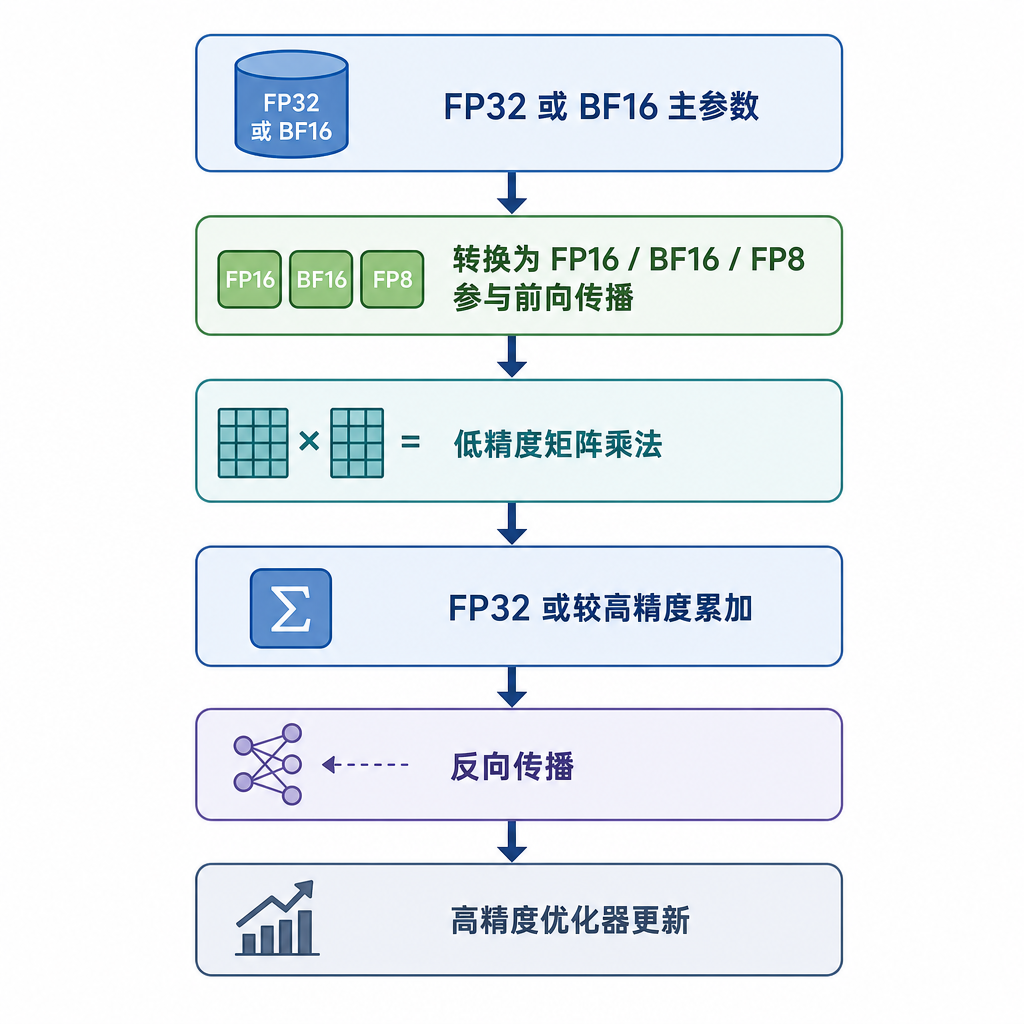

一种简化的混合精度训练流程是：

图示：二十五、什么是混合精度训练

实际框架中的具体精度组合会因模型、硬件和训练方案而不同。

核心原则是：

把大量规则矩阵计算放到低精度 Tensor Core 上，把数值敏感操作保留在较高精度。

---

二十六、哪些操作通常更敏感

以下操作往往比普通矩阵乘法更容易受到低精度影响：

Softmax
归一化
方差计算
长距离归约
Loss 计算
很小的梯度更新
概率和指数运算
优化器状态更新

原因包括：

• 需要计算很小的差值；
• 存在大量累加；
• 包含指数和除法；
• 对极值敏感；
• 误差可能被后续操作放大。

因此一个模型使用 FP8 或 FP4，不代表所有操作都以 FP8 或 FP4 执行。

---

二十七、量化感知训练与训练后量化

PTQ：Post-Training Quantization

训练完成后进行量化：

训练好的浮点模型
        ↓
校准数据统计范围
        ↓
转换为 INT8 / FP8 / FP4

优点是实现简单、无需重新完整训练。

缺点是低位宽下精度可能下降明显。

QAT：Quantization-Aware Training

训练时模拟量化过程：

浮点权重
    ↓
模拟量化和反量化
    ↓
前向传播感受到量化误差
    ↓
通过训练适应误差

QAT 通常更适合：

• INT8 以下精度；
• 对精度敏感的模型；
• 激活分布复杂的模型；
• 极低位宽部署。

---

二十八、低精度为什么不一定真的更快

即使理论吞吐率更高，也可能因为以下原因得不到加速：

矩阵尺寸太小
维度没有良好对齐
需要频繁格式转换
Scale 计算开销较大
数据布局不适合 Tensor Core
Kernel 启动开销占比高
访存或同步成为瓶颈
Tensor Core 供数不足
某些算子仍使用高精度

例如一个很小的矩阵：

8×8 × 8×8

转换、加载和启动开销可能比计算本身还大。

所以低精度峰值算力高，不代表所有程序都能按相同比例加速。

---

二十九、低精度与 Roofline 的关系

低精度同时可能改变 Roofline 模型中的两个量。

提高峰值计算能力

Tensor Core 对低精度格式通常提供更高吞吐率：

$$P_{\text{peak}}\uparrow$$

减少数据传输量

数据位宽降低：

$$\text{Bytes}\downarrow$$

因此计算强度：

$$AI= \frac{\text{FLOPs}}{\text{Bytes}}$$

可能提高。

但是峰值算力提高后，新的 Ridge Point 也会变化：

$$AI_{\text{ridge}} = \frac{P_{\text{peak}}}{B}$$

这意味着 Tensor Core 越快，越需要更高的数据复用，否则更容易受内存系统限制。

---

三十、从 ASIC 角度看 Tensor Core

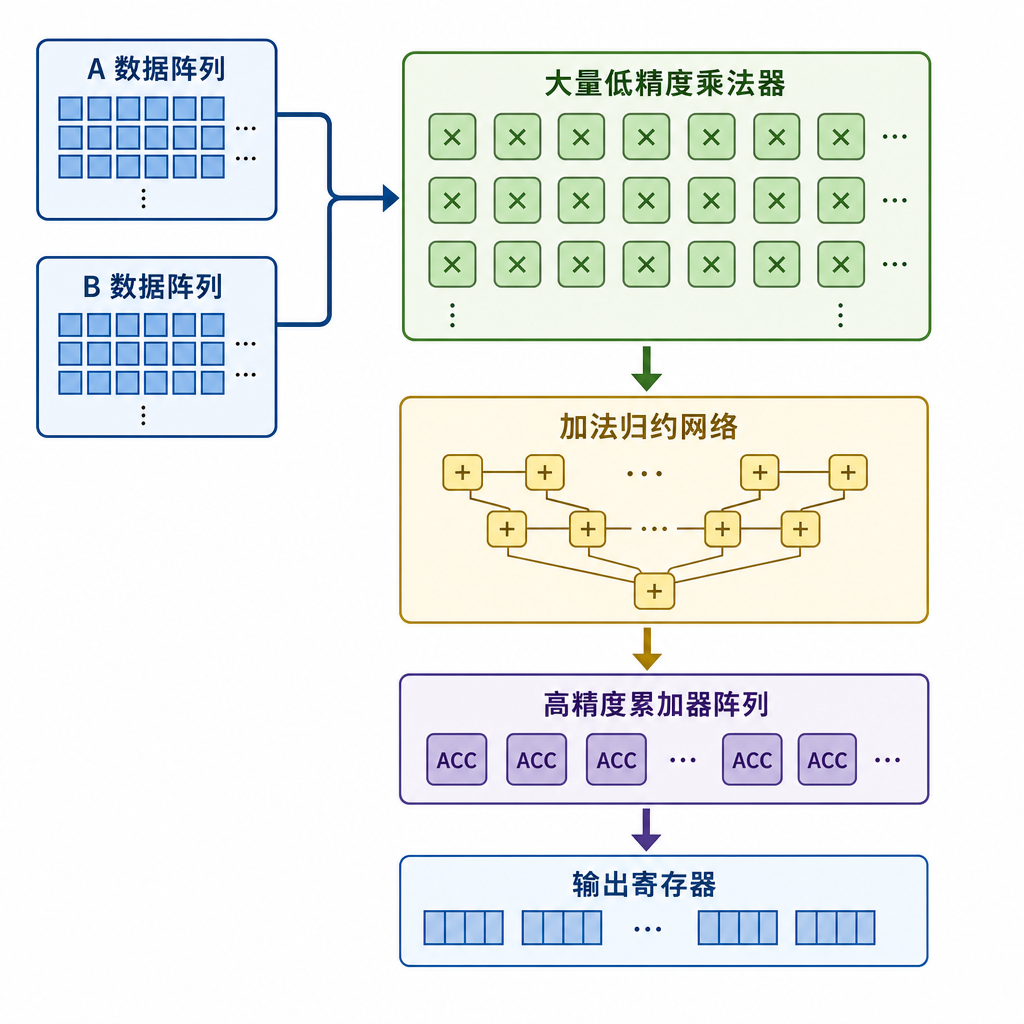

一个高度简化的 Tensor Core 可以理解成：

图示：三十、从 ASIC 角度看 Tensor Core

与普通标量 ALU 相比，它的特点是：

• 固定面向矩阵数据流；
• 大量乘法并行；
• 共享输入数据；
• 使用规则的归约结构；
• 部分和保持在累加器中；
• 牺牲通用性换取密度和能效。

从硬件设计角度，这与神经网络 ASIC 中的 MAC Array 或 Systolic Array 有相似之处，但 NVIDIA 并未公开所有内部实现细节，不能把 Tensor Core 简单等同于某一种固定脉动阵列。

---

本课核心结论

第一，浮点数的指数决定动态范围，尾数决定有效精度。

第二，FP16 尾数更多但范围较小，BF16 范围接近 FP32 但尾数更少。

第三，低精度可以减少存储、降低带宽需求，并提高矩阵计算吞吐率。

第四，低精度会产生舍入、溢出、下溢和误差累积问题。

第五，必须区分输入精度、乘法精度、累加精度和输出精度。

第六，低精度输入配合较高精度累加，是混合精度计算的核心。

第七，Tensor Core 执行矩阵乘加：

$$D=A\times B+C$$

第八，经典 WMMA 模型由一个 Warp 共同持有 Fragment 并执行矩阵运算，而不是一个线程独占 Tensor Core。

第九，FP8 E4M3 更偏向精度，E5M2 更偏向动态范围。

第十，FP8、FP4 通常需要缩放因子来管理数值范围。

第十一，Per-Block 或 Micro-Tensor Scaling 可以降低异常值对整个张量的影响。

第十二，Blackwell 的 NVFP4 采用4位 E2M1 数据，并配合局部和全局两级缩放。

第十三，Transformer Engine 是 Tensor Core、低精度格式、动态范围管理和软件 Kernel 的协同系统。

第十四，INT8 使用固定缩放映射，FP8 使用浮点指数并通常配合缩放。

第十五，低精度不一定自动加速，仍需满足矩阵尺寸、数据布局和数据供应要求。

下一课将学习：

第十一课：GPU 的缓存、显存控制器与内存事务

主要包括：

显存请求如何从 Warp 到达 HBM/GDDR
Cache Line 和 Memory Transaction
L1、L2 Cache 如何组织
显存分区与内存控制器
地址交织
为什么对齐很重要
为什么跨 Cache Line 会增加事务
HBM 和 GDDR 的结构差异
ECC 和显存容量开销
