第九课：GPU 如何执行神经网络卷积

导语：这一课把矩阵乘法继续推进到卷积，重点解释卷积的数据组织、常见映射方式，以及为什么不同卷积在 GPU 上效率差异很大。

卷积是 CNN 中最核心的计算之一，例如图像分类、目标检测、超分辨率和语义分割都会大量使用卷积。

卷积看起来与矩阵乘法不同，但从硬件角度看，它的核心仍然是：

$$\text{multiply}+\text{accumulate}$$

GPU 通常会把卷积转化或组织成适合矩阵乘法、Tensor Core 和并行线程执行的形式。

---

一、先理解卷积张量的维度

一个二维卷积的输入通常写成：

$$X\in\mathbb{R}^{N\times C_{in}\times H_{in}\times W_{in}}$$

各维度含义是：

符号	含义
$N$	Batch Size，批量大小
$C_{in}$	输入通道数
$H_{in}$	输入特征图高度
$W_{in}$	输入特征图宽度

卷积权重为：

$$W\in\mathbb{R}^{C_{out}\times C_{in}\times K_h\times K_w}$$

其中：

符号	含义
$C_{out}$	输出通道数
$C_{in}$	输入通道数
$K_h$	卷积核高度
$K_w$	卷积核宽度

输出为：

$$Y\in\mathbb{R}^{N\times C_{out}\times H_{out}\times W_{out}}$$

---

二、卷积到底在计算什么

对于某个输出元素：

$$Y[n,c_o,h_o,w_o]$$

需要计算：

$$Y[n,c_o,h_o,w_o] = \sum_{c_i} \sum_{k_h} \sum_{k_w} X[n,c_i,h_i,w_i] \cdot W[c_o,c_i,k_h,k_w]$$

其中：

$$h_i=h_o\cdot S_h+k_h-P_h$$ $$w_i=w_o\cdot S_w+k_w-P_w$$

这里：

• $S_h,S_w$ 是步长；
• $P_h,P_w$ 是填充；
• $k_h,k_w$ 是卷积核内部坐标。

可以看出，一个输出元素本质上是：

一组输入数据和一组权重的点积。

---

三、一个具体例子

假设：

输入特征图：3 个通道
卷积核：3×3
输出通道：64

计算一个输出元素时，需要：

$$3\times3\times3=27$$

次乘法，以及相应的累加。

如果输入通道是 64，则一个输出元素需要：

$$64\times3\times3=576$$

次乘法。

因此卷积通常有大量乘加操作，非常适合 GPU。

---

四、输出元素之间的并行性

不同输出元素通常可以独立计算。

例如：

Y[n, 0, 0, 0]
Y[n, 0, 0, 1]
Y[n, 1, 0, 0]
Y[n, 1, 5, 8]

它们可以分别由不同线程、Warp 或 Block 处理。

卷积的并行维度很多：

Batch 维度 N
输出通道 C_out
输出高度 H_out
输出宽度 W_out

总输出元素数为：

$$N\times C_{out}\times H_{out}\times W_{out}$$

所以卷积通常能产生大量并行任务。

---

五、最简单的线程映射

最直观的方式是：

一个 Thread 计算一个输出元素。

例如：

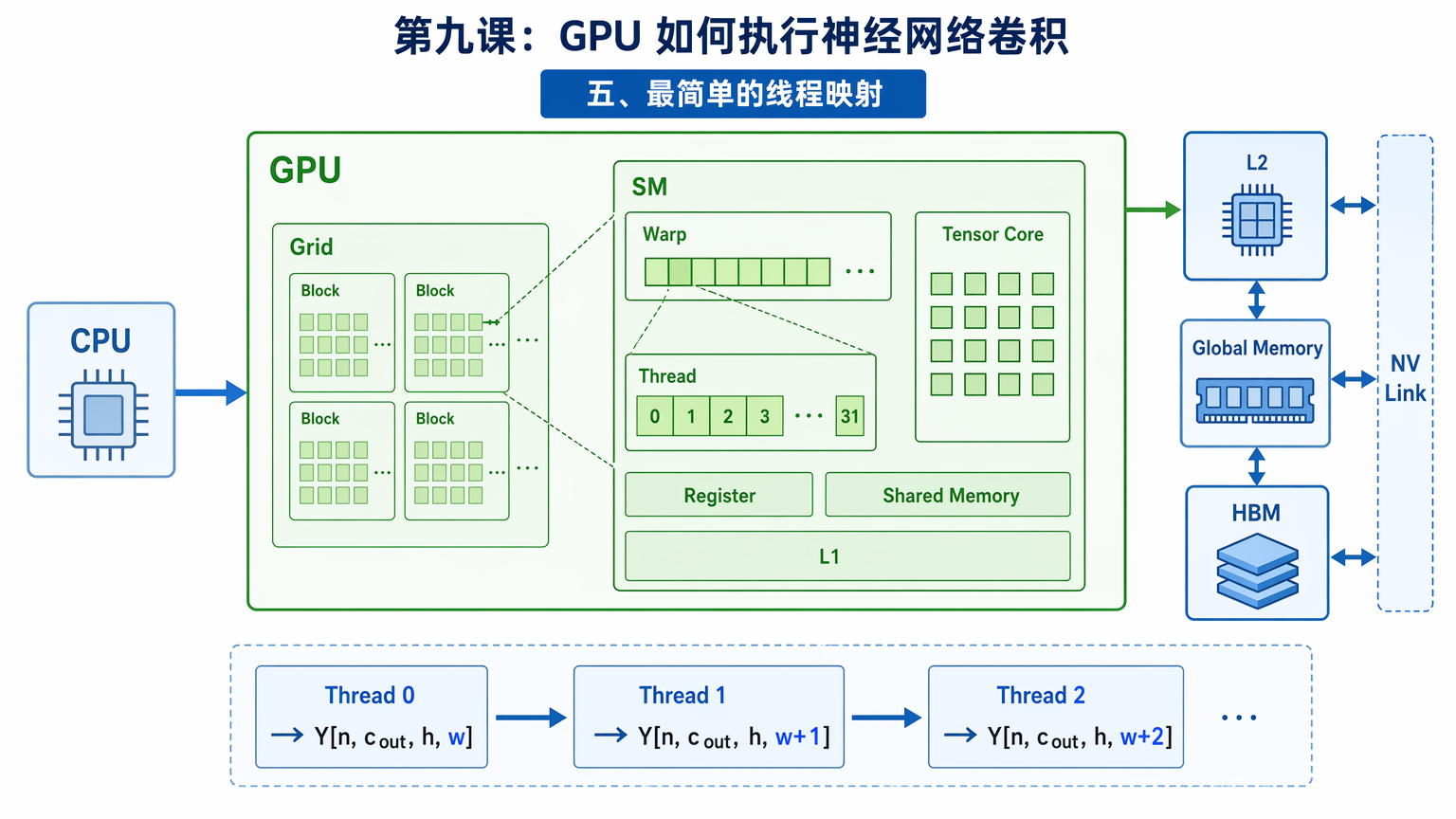

图示：五、最简单的线程映射

每个线程内部执行：

float sum = 0.0f;

for (int ci = 0; ci < C_in; ++ci) {
    for (int kh = 0; kh < K_h; ++kh) {
        for (int kw = 0; kw < K_w; ++kw) {
            sum += input[...] * weight[...];
        }
    }
}

output[...] = sum;

其中 sum 通常保存在寄存器中。

这种实现功能简单，但可能存在大量重复访存。

---

六、卷积中的数据复用

卷积有三类重要的数据复用。

1. 输入数据复用

同一个输入像素会被多个相邻输出位置使用。

例如一个输入像素可能同时参与：

左上方输出
上方输出
右上方输出
左方输出
中心输出
右方输出
……

2. 权重复用

同一个卷积核权重会在所有空间位置重复使用。

例如：

$$W[c_o,c_i,k_h,k_w]$$

会用于整张输出特征图中对应输出通道的计算。

3. 输出部分和复用

一个输出元素需要多次乘加。

中间结果最好一直保存在寄存器中：

partial sum
→ partial sum
→ partial sum
→ final output

---

七、卷积为什么可以转化成矩阵乘法

卷积中的一个输出元素是一个点积。

可以把卷积核展平：

$$C_{in}\times K_h\times K_w$$

变成长度为：

$$K=C_{in}K_hK_w$$

的向量。

每个输出位置对应一个输入窗口，也可以展平为长度为 $K$ 的向量。

于是卷积就可以写成：

$$Y_{\text{matrix}} = W_{\text{matrix}} \times X_{\text{matrix}}$$

其中：

$$W_{\text{matrix}} \in \mathbb{R}^{C_{out}\times K}$$ $$X_{\text{matrix}} \in \mathbb{R}^{K\times NH_{out}W_{out}}$$

输出：

$$Y_{\text{matrix}} \in \mathbb{R}^{C_{out}\times NH_{out}W_{out}}$$

这就变成了标准矩阵乘法。

---

八、什么是 im2col

im2col 的意思是：

把输入图像中的每个卷积窗口展开成矩阵的一列。

假设输入是：

a b c
d e f
g h i

使用 $2\times2$ 卷积核，stride 为 1。

卷积窗口包括：

窗口 0：a b
        d e

窗口 1：b c
        e f

窗口 2：d e
        g h

窗口 3：e f
        h i

展平后：

窗口 0：a b d e
窗口 1：b c e f
窗口 2：d e g h
窗口 3：e f h i

组织成矩阵：

$$X_{\text{col}} = \begin{bmatrix} a & b & d & e\\ b & c & e & f\\ d & e & g & h\\ e & f & h & i \end{bmatrix}$$

再把卷积核展平，就可以使用 GEMM 完成卷积。

---

九、im2col 的优点

im2col 的最大优点是：

可以直接使用高度优化的矩阵乘法库。

矩阵乘法库通常已经实现：

• Shared Memory 分块；
• Warp Tiling；
• Tensor Core；
• 双缓冲；
• 合并访存；
• 寄存器分块。

因此，把卷积转换成 GEMM 后，可以获得很高性能。

---

十、im2col 的缺点

im2col 会复制大量输入数据。

同一个输入像素可能出现在多个卷积窗口中，因此会在展开矩阵中重复存储。

例如一个内部像素在 $3\times3$ 卷积中，最多可能被复制到 9 个窗口。

这会带来：

• 额外内存占用；
• 额外数据搬运；
• 额外预处理时间；
• 更大的显存带宽压力。

所以现代高性能卷积实现不一定真的完整生成一个巨大的 im2col 矩阵。

---

十一、Implicit GEMM

更常见的做法是：

在计算过程中动态生成矩阵乘法所需的数据，而不显式保存完整 im2col 矩阵。

这种方式称为：

Implicit GEMM

硬件或 Kernel 在读取输入时，根据输出位置和卷积核位置实时计算输入地址。

逻辑上仍然执行矩阵乘法：

$$W_{\text{matrix}} \times X_{\text{matrix}}$$

但 $X_{\text{matrix}}$ 并没有完整地存储在 Global Memory 中。

数据流程为：

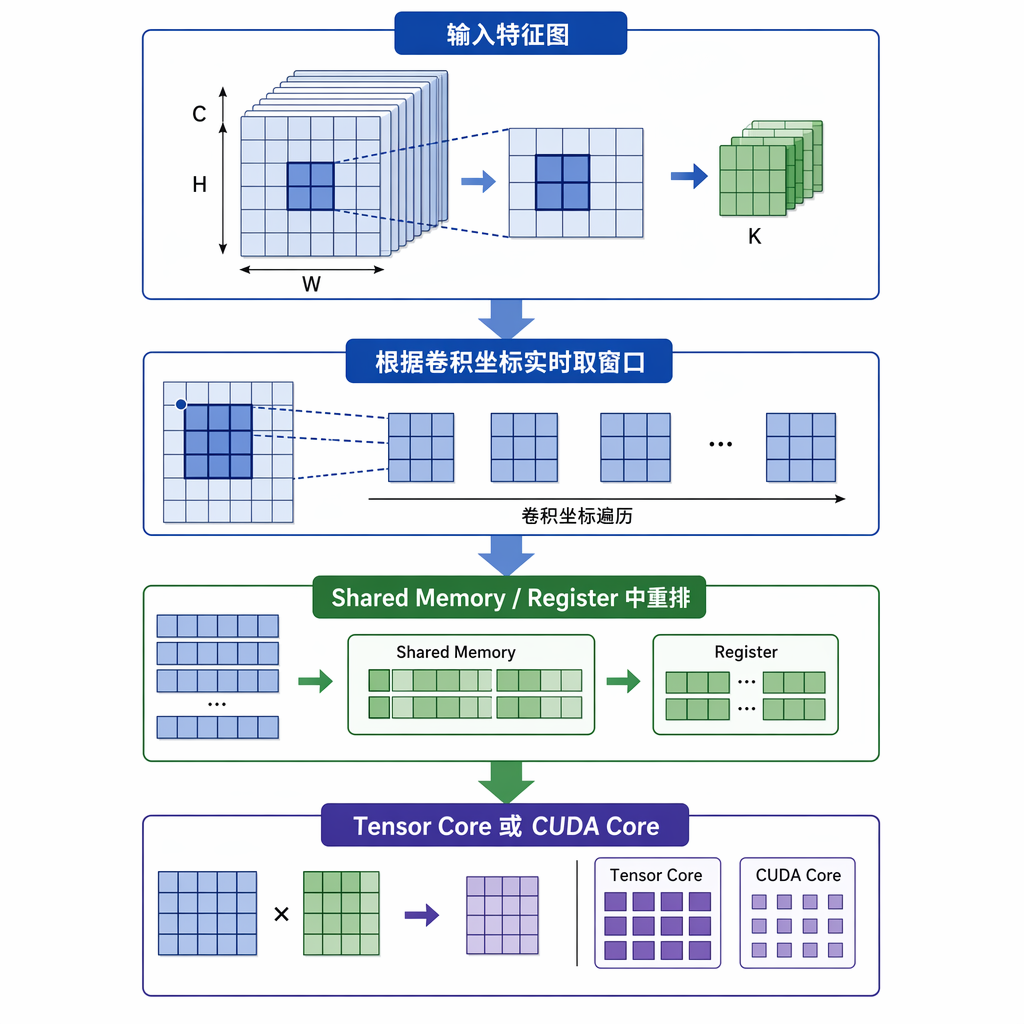

图示：十一、Implicit GEMM

这样可以避免完整 im2col 的中间数据开销。

---

十二、直接卷积 Direct Convolution

除了 GEMM 转换，还可以直接按照卷积公式计算。

例如一个 Block 负责一块输出区域：

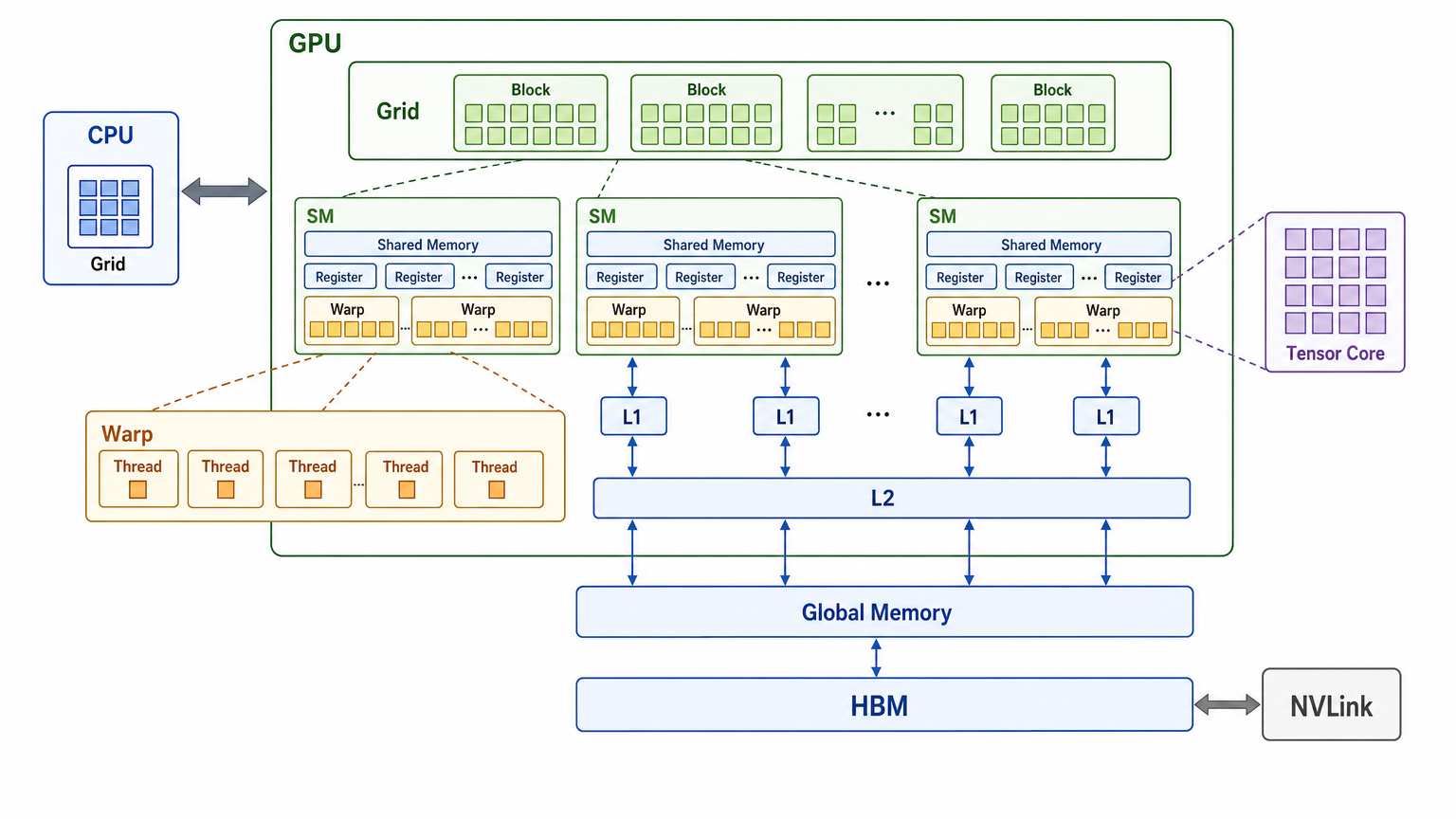

图示：十二、直接卷积 Direct Convolution

为了计算它，需要加载稍大的输入区域：

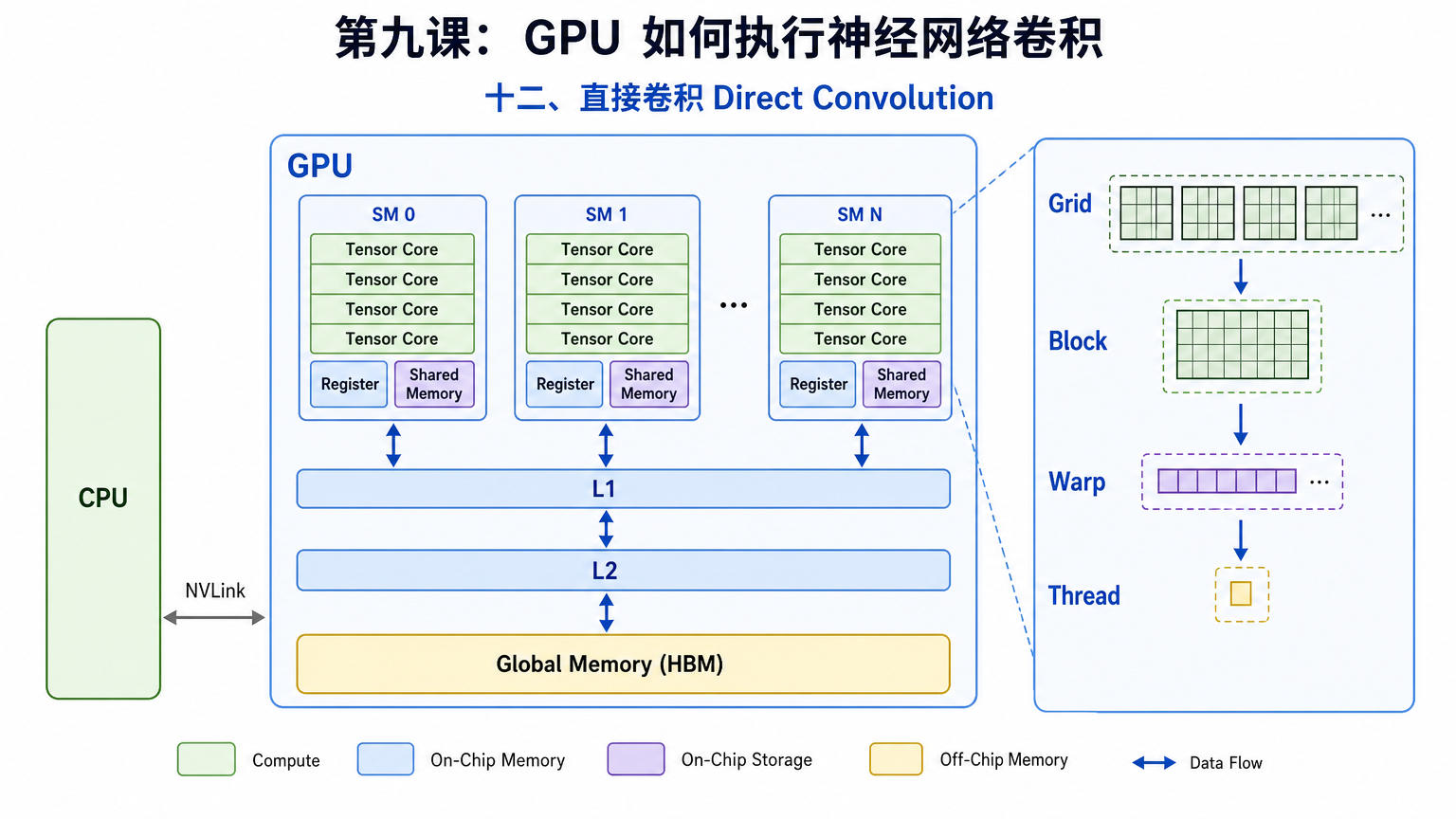

图示：十二、直接卷积 Direct Convolution

对于 $3\times3$ 卷积，计算 $16\times16$ 输出区域时，需要的输入区域可能是：

$$18\times18$$

因为周围还要提供卷积核覆盖的边界数据。

这个额外区域通常称为：

Halo，边缘扩展区域

---

十三、直接卷积中的 Shared Memory

直接卷积可以让 Block 内线程协作加载输入 Tile。

过程如下：

1. 从 Global Memory 加载输入 Tile
2. 保存到 Shared Memory
3. 同步
4. 不同线程读取自己的卷积窗口
5. 使用权重进行乘加
6. 输出结果

输入 Tile 加载一次后，可以被多个输出线程复用。

这与矩阵乘法 Tiling 的思想一致。

---

十四、卷积权重放在哪里

卷积权重可以来自：

• Global Memory；
• L2 Cache；
• L1 Cache；
• Shared Memory；
• Constant Cache；
• 寄存器。

具体选择取决于权重大小和复用方式。

对于很小的卷积核，例如 $3\times3$，某些权重可以在缓存、Shared Memory 或寄存器中高效复用。

权重的典型数据流是：

Global Memory
    ↓
L2 / L1
    ↓
Shared Memory 或寄存器
    ↓
执行单元

因为同一个权重会在多个空间位置使用，所以权重复用率通常很高。

---

十五、卷积的数据流类型

从加速器和 ASIC 角度，常见数据流包括：

Weight Stationary
Output Stationary
Input Stationary
Row Stationary

它们的核心问题是：

哪一类数据尽量留在本地，不频繁移动？

---

1. Weight Stationary

让权重尽可能停留在寄存器或处理单元内部。

权重固定
输入不断流过
部分和继续累加

适合权重能够被大量输入位置复用的场景。

优势：

• 减少权重读取；
• 适合卷积核在空间位置上的重复使用。

缺点：

• 输入和部分和可能需要更多移动。

---

2. Output Stationary

让输出部分和尽量保存在本地。

partial sum 保存在寄存器
输入和权重不断进入
最后一次性写回输出

这与前面矩阵乘法中把 sum 保存在寄存器里的思想相同。

优势：

• 避免中间部分和反复读写；
• 适合较长的累加过程。

GPU 中很多矩阵乘法和卷积 Kernel 都具有明显的 Output Stationary 特征。

---

3. Input Stationary

让输入数据尽可能留在本地，被多个权重或输出通道重复使用。

输入固定
不同权重依次参与计算

适合输入数据跨多个输出通道复用的情况。

---

4. Row Stationary

Row Stationary 试图同时利用：

• 输入复用；
• 权重复用；
• 部分和复用。

它常见于专用神经网络加速器的数据流设计中。

GPU 通常不会只固定采用一种抽象数据流，而是通过多级缓存、Shared Memory 和寄存器形成混合的数据复用方式。

---

十六、GPU 卷积中的线程映射

卷积可以有多种线程映射方式。

一种可能是：

一个 Thread → 一个输出元素

另一种是：

一个 Thread → 多个相邻输出元素

还有：

一个 Warp → 一个输出 Tile

以及：

一个 Block → 多个输出通道 × 多个空间位置

实际高性能实现通常会同时在以下维度分块：

• 输出通道；
• 输出空间；
• 输入通道；
• Batch。

---

十七、为什么一个线程可能计算多个输出通道

假设同一个输入窗口需要计算多个输出通道：

$$Y[c_{o0},h,w]$$ $$Y[c_{o1},h,w]$$

它们使用相同的输入窗口，但使用不同权重。

如果一个线程或 Warp 同时计算多个输出通道，就可以复用输入数据。

例如：

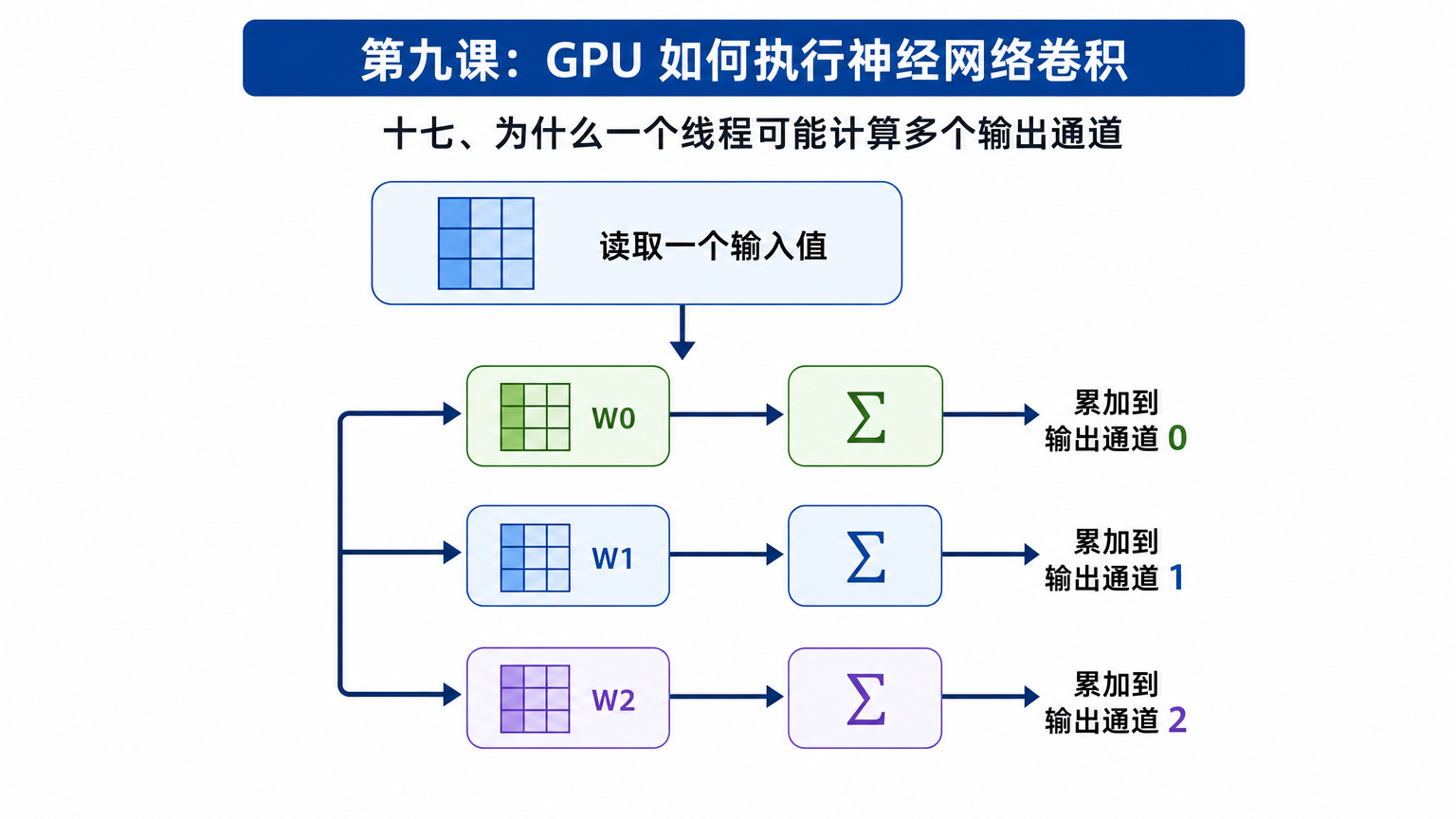

图示：十七、为什么一个线程可能计算多个输出通道

代价是需要更多输出累加寄存器。

---

十八、为什么一个线程可能计算多个空间位置

相邻输出位置会使用高度重叠的输入窗口。

例如 $3\times3$ 卷积：

输出位置 0 使用输入列 0、1、2
输出位置 1 使用输入列 1、2、3

两者共享输入列 1、2。

如果同一个线程或 Warp 同时计算相邻输出位置，就可以提高输入数据复用。

但同样会增加：

• 寄存器数量；
• 地址计算复杂度；
• 每线程工作量。

---

十九、卷积如何使用 Tensor Core

要使用 Tensor Core，需要把卷积组织成矩阵乘加。

核心是把归约维度：

$$C_{in}\times K_h\times K_w$$

看成矩阵乘法中的 K 维。

输出通道 $C_{out}$ 可以映射为 M 维。

输出空间和 Batch：

$$N\times H_{out}\times W_{out}$$

可以映射为 N 维。

于是：

$$\underbrace{ C_{out} }_{M} \times \underbrace{ C_{in}K_hK_w }_{K}$$

乘以：

$$\underbrace{ C_{in}K_hK_w }_{K} \times \underbrace{ NH_{out}W_{out} }_{N}$$

得到：

$$C_{out}\times NH_{out}W_{out}$$

这与标准 GEMM 完全对应。

---

二十、为什么通道数会影响 Tensor Core 利用率

Tensor Core 通常以固定大小的小矩阵块工作。

如果通道维度较大且能与矩阵块良好对齐，例如：

C_in = 64
C_out = 128

通常更容易充分使用 Tensor Core。

如果通道数很小或尺寸不规则，例如：

C_in = 3
C_out = 7

就可能出现：

• 矩阵块填充不足；
• 部分执行通道空闲；
• Padding 计算；
• Tensor Core 利用率较低。

所以网络层的张量形状会直接影响硬件效率。

---

二十一、1×1 卷积为什么特别像矩阵乘法

对于 $1\times1$ 卷积：

$$K_h=K_w=1$$

输出公式变为：

$$Y[n,c_o,h,w] = \sum_{c_i} X[n,c_i,h,w]W[c_o,c_i]$$

它不需要访问邻域，只在通道维度上做点积。

可以直接组织为：

$$Y= W\times X$$

其中：

$$W\in\mathbb{R}^{C_{out}\times C_{in}}$$ $$X\in\mathbb{R}^{C_{in}\times NHW}$$

因此 1×1 卷积几乎就是标准矩阵乘法，通常非常适合 Tensor Core。

---

二十二、3×3 卷积与 1×1 卷积的区别

1×1 卷积：

• 没有空间邻域；
• 地址模式简单；
• 易于转换成 GEMM；
• 通常计算效率较高。

3×3 卷积：

• 需要访问邻域窗口；
• 输入数据复用更复杂；
• 需要处理 Padding 和边界；
• 地址计算更多；
• 但每个输出元素计算量也更大。

在很多 CNN 中，1×1 卷积负责通道变换，3×3 卷积负责空间特征提取。

---

二十三、什么是 Depthwise Convolution

普通卷积中，每个输出通道都会对所有输入通道进行累加。

Depthwise Convolution 中，每个输入通道单独使用自己的卷积核：

$$C_{out}=C_{in}$$

并且通常：

输入通道 0 → 输出通道 0
输入通道 1 → 输出通道 1
输入通道 2 → 输出通道 2

不进行跨通道累加。

其计算量大幅下降。

普通卷积计算量约为：

$$NH_{out}W_{out}C_{out}C_{in}K_hK_w$$

Depthwise 卷积约为：

$$NH_{out}W_{out}C_{in}K_hK_w$$

少了 $C_{out}$ 与 $C_{in}$ 之间的大规模通道组合。

---

二十四、为什么 Depthwise 卷积不一定更适合 GPU

Depthwise 卷积计算量少，但数据搬运量未必同比例减少。

每个输入数据参与的计算较少，权重复用和通道复用也降低。

因此其计算强度往往较低。

普通卷积：
大量通道乘加
→ 计算密集

Depthwise 卷积：
每个通道独立
→ 计算量少
→ 更容易受内存带宽限制

所以 Depthwise 卷积虽然 FLOPs 少，但实际运行时间不一定按 FLOPs 比例下降。

这也是移动端网络中常见的现象：

理论计算量很低，不代表 GPU 延迟一定很低。

---

二十五、Depthwise Separable Convolution

Depthwise Separable Convolution 通常分为两步：

第一步：Depthwise 3×3
第二步：Pointwise 1×1

Depthwise 负责空间特征提取。

Pointwise 负责通道混合。

虽然计算量比普通卷积低很多，但两个阶段可能产生中间特征图：

输入
  ↓
Depthwise 输出写回显存
  ↓
Pointwise 再次读取
  ↓
最终输出

如果能进行 Kernel Fusion，可以减少中间结果的读写。

但融合会增加寄存器、Shared Memory 和调度复杂度。

---

二十六、卷积中的 Padding

Padding 是在输入边界外补充数据，通常补 0。

例如：

原始输入：
a b c
d e f
g h i

Padding 后：

0 0 0 0 0
0 a b c 0
0 d e f 0
0 g h i 0
0 0 0 0 0

硬件实现时不一定真的创建一个更大的补零矩阵。

更常见的是地址判断：

if (input_h >= 0 &&
    input_h < H &&
    input_w >= 0 &&
    input_w < W) {
    value = input[...];
} else {
    value = 0;
}

边界线程可能产生分支，但通常只影响特征图边缘。

---

二十七、Stride 对卷积的影响

Stride 决定卷积窗口移动的步长。

Stride 为 1：

窗口每次移动一个像素

Stride 为 2：

窗口每次移动两个像素

Stride 增大后：

• 输出特征图变小；
• 总计算量下降；
• 输入窗口重叠减少；
• 输入数据复用率可能下降；
• 地址访问间隔发生变化。

因此 stride 会影响数据复用和访存模式。

---

二十八、Dilation 对卷积的影响

Dilation，也就是空洞卷积，会让卷积核采样点之间出现间隔。

普通 $3\times3$：

x x x
x x x
x x x

Dilation 为 2：

x . x . x
. . . . .
x . x . x
. . . . .
x . x . x

它扩大感受野，但会带来：

• 更分散的输入访问；
• 更复杂的地址计算；
• 更低的空间局部性；
• 合并访存难度增加。

所以空洞卷积在 GPU 上的效率可能低于规则的密集卷积。

---

二十九、卷积的数据布局

常见布局有：

NCHW

Batch
→ Channel
→ Height
→ Width

内存中 W 维通常最连续。

NHWC

Batch
→ Height
→ Width
→ Channel

内存中 Channel 维通常最连续。

不同布局适合不同访问方式。

例如 Tensor Core 计算经常希望通道数据连续，以便高效加载向量化数据，因此某些实现更偏好 NHWC 或特殊打包格式。

不过最佳布局取决于：

• GPU 架构；
• 数据类型；
• 卷积类型；
• Tensor Core 指令；
• 上下层算子布局；
• 是否需要额外转置。

---

三十、布局转换也有成本

假设某个卷积在 NHWC 下更快，但输入当前是 NCHW。

如果需要先执行：

NCHW → NHWC

卷积结束后再执行：

NHWC → NCHW

布局转换需要完整读写张量。

所以即使卷积本身加速，也可能被转换开销抵消。

深度学习框架通常会综合考虑整个计算图，而不仅仅优化某一层。

---

三十一、卷积融合

卷积后常跟随：

Bias
BatchNorm
ReLU
Pooling

如果分别执行：

Conv → 写显存
Bias → 读写显存
BatchNorm → 读写显存
ReLU → 读写显存

会产生大量中间数据搬运。

融合后可以：

卷积累加完成
    ↓
寄存器中加 Bias
    ↓
执行缩放和偏移
    ↓
执行 ReLU
    ↓
一次性写回输出

这可以显著减少 Global Memory 流量。

这类过程常称为：

Epilogue Fusion

---

三十二、卷积的完整数据流

一个高性能卷积可以粗略表示为：

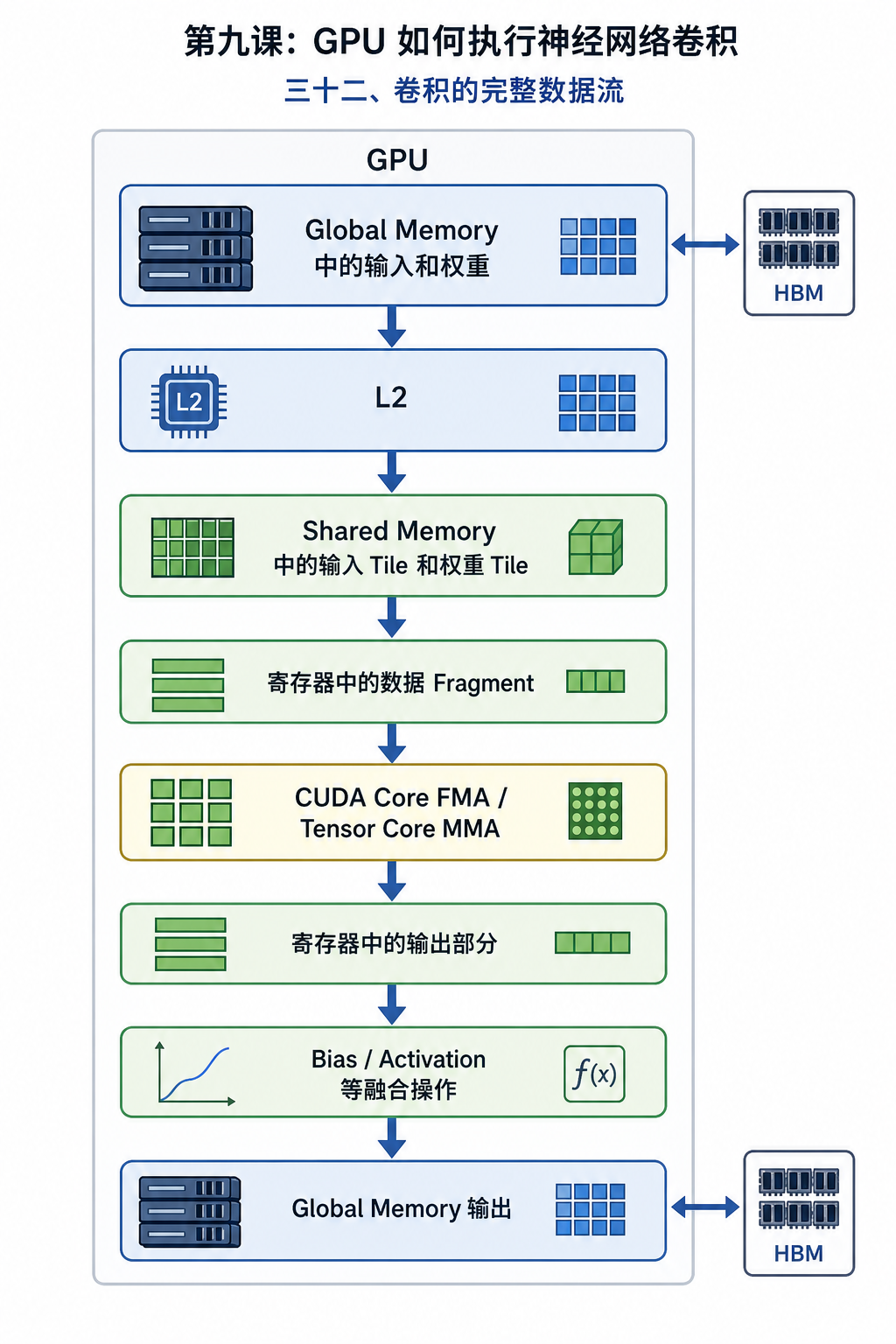

图示：三十二、卷积的完整数据流

核心目标仍然是：

少搬数据
多做计算
尽量复用
最后写回

---

三十三、卷积为什么可能跑不满 GPU

即使卷积理论 FLOPs 很高，也可能受到以下限制：

• 输入或输出尺寸太小；
• Batch 太小；
• 通道数太少；
• 通道数无法与 Tensor Core 对齐；
• Depthwise 导致计算强度低；
• Padding 或 Dilation 造成不规则访存；
• Shared Memory 使用过多；
• 寄存器使用过多；
• Kernel 启动并行度不足；
• 布局转换开销；
• 中间结果反复读写；
• Tensor Core 数据供应不足。

因此不能只根据“这是卷积”就判断一定是计算受限。

---

三十四、普通 GPU 与专用卷积加速器的区别

GPU 追求通用性：

• 可以执行各种卷积；
• 支持不同张量尺寸；
• 支持不同数据类型；
• 支持图形、科学计算和 AI；
• 使用可编程线程和存储层次。

专用 ASIC 加速器则可以固定：

• 计算阵列；
• 数据流；
• 片上 SRAM 结构；
• NoC；
• 精度；
• 稀疏机制；
• 卷积循环映射。

专用加速器可以减少通用控制开销，但灵活性较低。

从 ASIC 角度，卷积可以拆成多层循环：

for n
  for co
    for ho
      for wo
        for ci
          for kh
            for kw
              Y[n][co][ho][wo]
                += X[n][ci][...]
                 * W[co][ci][kh][kw];

硬件架构设计的核心问题，就是决定：

• 哪些循环并行展开；
• 哪些循环按时间执行；
• 哪些数据保存在寄存器；
• 哪些数据保存在 SRAM；
• 数据如何在 PE 阵列中移动。

---

三十五、本课核心结论

第一，卷积的每个输出元素本质上是输入窗口与卷积核之间的点积。

第二，卷积具有 Batch、输出通道和输出空间等多个并行维度。

第三，卷积中的输入、权重和输出部分和都存在数据复用。

第四，卷积可以通过 im2col 或 Implicit GEMM 转化为矩阵乘法。

第五，显式 im2col 简单但会复制大量输入数据。

第六，Implicit GEMM 不显式保存完整展开矩阵，而是在计算过程中动态生成数据。

第七，直接卷积可以把输入 Tile 放入 Shared Memory，供多个输出线程复用。

第八，Weight Stationary、Output Stationary 和 Input Stationary 描述了不同的数据保持策略。

第九，1×1 卷积非常接近标准 GEMM，通常适合 Tensor Core。

第十，Depthwise 卷积 FLOPs 很少，但计算强度也较低，可能受内存带宽限制。

第十一，NCHW、NHWC 等数据布局会直接影响合并访存和 Tensor Core 使用效率。

第十二，卷积与 Bias、BatchNorm、激活函数融合，可以减少中间结果读写。

第十三，卷积性能不仅取决于计算量，还取决于通道数、尺寸、布局、数据复用和并行度。

第十四，从 ASIC 角度看，卷积架构设计本质上是循环展开和数据流映射问题。

下一课进入 GPU 中更现代、更重要的计算结构：

第十课：Tensor Core 与低精度计算

将重点讲解：

FP32、TF32、FP16、BF16、FP8、INT8、FP4
为什么低精度速度更快
Tensor Core 的 MMA 指令
Warp 如何协作完成矩阵运算
累加精度为什么通常高于乘法精度
量化、缩放因子和数值范围
Blackwell Transformer Engine 的基本思想
