第十七课：NVIDIA GPU 架构如何演进

导语：这一课按时间线梳理 NVIDIA GPU 架构演进，重点不是背型号，而是看每一代解决了什么瓶颈。

学习架构演进时，不应只背“CUDA Core 数量增加了多少”，而要关注每一代主要解决的瓶颈：

Tesla：让 GPU 能进行通用计算
Fermi：让 GPU 更像完整的计算处理器
Kepler：扩大并行规模
Maxwell：提高每瓦性能
Pascal：加强低精度、显存和多 GPU
Volta：引入 Tensor Core
Turing：引入 RT Core
Ampere：统一 AI、HPC 和资源隔离
Hopper：强化数据搬运与 Transformer
Blackwell：低至 FP4，并扩展到机架级计算

这里的 Tesla 架构 是早期 CUDA GPU 架构；后来 NVIDIA 也曾把数据中心产品称为 Tesla 产品线，二者不要混淆。

---

一、Tesla/G80：GPU 从图形处理器变成并行计算器

2006 年的 G80 是 NVIDIA GPU 架构的重要转折点。

在它之前，GPU 中往往存在不同的专用处理器：

顶点处理器
像素处理器
几何处理器

如果某一帧像素工作很多、顶点工作很少，就可能出现：

像素处理器忙不过来
顶点处理器却处于空闲

G80 采用统一着色器架构，让同一套可编程处理器能够执行顶点、像素、几何和计算任务。它还引入标量线程处理、SIMT、Shared Memory 和线程屏障；CUDA 则让程序员能够使用高级语言直接编写通用计算程序，而不再需要把科学计算伪装成图形渲染。

这一代最重要的改变不是“核心更多”，而是：

GPU 从固定图形流水线，转向可编程的大规模并行处理器。

其基本模型已经与今天非常接近：

Grid
 └── Block
      └── Warp
           └── Thread

现代 GPU 仍然延续着 G80 奠定的 SIMT、Warp 和 Shared Memory 等基本思想。

---

二、Fermi：建立完整的通用计算基础

早期 CUDA GPU 已经能运行通用程序，但距离成熟的 HPC 处理器还有差距，例如：

• 缓存体系较弱；
• 双精度性能不足；
• 缺乏完整 ECC；
• 原子操作较慢；
• 多任务执行能力有限。

Fermi 针对这些问题加入了可配置的 L1/Shared Memory、统一 L2 Cache、ECC、更强的双精度、并发 Kernel、双 Warp Scheduler，以及更完整的 C++ 和统一地址空间支持。

可以把 Fermi 的目标概括为：

G80：
GPU 可以做计算

Fermi：
GPU 可以可靠地承担大型科学计算

Fermi 也是前面所学现代 GPU 结构的重要起点：

多个 SM
   ↓
公共 L2 Cache
   ↓
多个显存分区

---

三、Kepler：扩大吞吐规模并减少调度瓶颈

Kepler 进一步强调性能、能效和大规模并行。

它引入或强化了几个重要功能：

• SMX：更大规模的流式多处理器；
• Hyper-Q；
• Dynamic Parallelism；
• GPUDirect RDMA；
• 高双精度计算能力。

NVIDIA 官方将 SMX、Dynamic Parallelism 和 Hyper-Q 列为 Kepler 面向并行计算的主要创新。

Hyper-Q 解决什么问题

早期架构中，多个 CPU 任务提交到 GPU 后，可能被压缩到较少的硬件工作队列中，造成无关任务之间出现“假依赖”。

Hyper-Q 增加了更多独立硬件工作队列：

多个 CPU 线程或 MPI 进程
          ↓
多个硬件工作队列
          ↓
更充分地向 GPU 提交任务

Dynamic Parallelism

它允许 GPU Kernel 在 GPU 内部启动新的 Kernel。

传统方式：

GPU 完成一阶段
    ↓
通知 CPU
    ↓
CPU 启动下一 Kernel

Dynamic Parallelism：

GPU Kernel
    ↓
直接启动子 Kernel

这对递归、自适应网格和不规则任务更方便，但子 Kernel 启动仍有成本。

---

四、Maxwell：不再只追求更多核心，而是追求每瓦效率

Kepler 的 SMX 很宽，包含大量执行单元，但并不是所有工作负载都能持续填满这些资源。

Maxwell 重新设计了 Streaming Multiprocessor，将其划分成更独立的处理分区，并改善了：

• 控制逻辑分区；
• 工作负载平衡；
• 时钟门控粒度；
• 编译器静态调度；
• 指令发射效率。

NVIDIA 将 Maxwell SMM 的核心目标概括为显著提升架构和能量效率。

其思路是：

Kepler：
一个很宽的大型 SMX

Maxwell：
拆成多个更独立、更容易利用的执行分区

因此，即使某些 Maxwell 产品的理论资源增长不夸张，它们的实际每瓦性能仍明显提高。

这一代说明了一个重要规律：

增加执行单元数量并不困难，困难的是让执行单元持续获得可执行指令和数据。

---

五、Pascal：连接低精度计算、高带宽显存和多 GPU

Pascal 是 AI 计算快速发展阶段的重要过渡架构。

其代表性变化包括：

• 16 nm FinFET；
• HBM2；
• 第一代 NVLink；
• 更高 FP16 吞吐率；
• 改进 Unified Memory；
• GPU 硬件页面错误与数据迁移。

Pascal P100 将高速 NVLink、HBM2 和高能效计算结合起来，为多 GPU 深度学习和 HPC 奠定了更强的系统基础。

Pascal 的重点已经不只是 SM：

更快的计算
+
更高的显存带宽
+
更快的 GPU 间互连
+
更方便的 CPU/GPU 内存管理

这反映出 GPU 性能问题开始从“芯片内部算得多快”，扩展到：

数据怎样进入 GPU，以及多块 GPU 怎样协作。

---

六、Volta：Tensor Core 改变了 GPU 的计算方向

Volta 是 AI GPU 架构的关键分界点。

在 Volta 之前，神经网络矩阵乘法主要依靠普通 CUDA Core 执行大量标量 FMA。

Volta 首次加入 Tensor Core：

$$D=A\times B+C$$

Tensor Core 直接处理矩阵块，并采用低精度乘法和较高精度累加，使深度学习吞吐率大幅提高。完整 GV100 SM 中配置了独立 FP32、INT32、FP64 和 Tensor Core 管线。

Volta 还引入了 Independent Thread Scheduling，使 Warp 内线程具有更细粒度的执行状态。但这不意味着 Warp 消失，也不意味着分支发散没有代价。

Volta 的历史意义是：

以前：
GPU 是通用并行处理器，也能运行 AI

Volta 以后：
GPU 内部出现了明确面向 AI 矩阵计算的专用单元

从这里开始，GPU 更明显地成为一种异构芯片：

CUDA Core：通用标量计算
Tensor Core：矩阵计算
LSU：数据搬运
SFU：特殊函数
固定功能单元：图形等任务

---

七、Turing：实时光线追踪与 AI 进入消费级图形

Volta 主要面向数据中心和 HPC，而 Turing 将 Tensor Core 带入 RTX 图形产品，并首次加入 RT Core。

RT Core 主要加速：

• BVH 遍历；
• 光线与包围盒求交；
• 光线与三角形求交。

Tensor Core 则可以用于：

• AI 降噪；
• 图像重建；
• DLSS；
• INT8/INT4 推理。

Turing 由可编程着色、RT Core 和增强型 Tensor Core共同构成混合渲染架构，使光栅化、光线追踪和 AI 能在同一渲染流程中协作。

其思路可以表示为：

光栅化：
高效完成大部分基础画面

RT Core：
处理反射、阴影和求交

Tensor Core：
执行 AI 降噪和图像重建

Turing 说明 GPU 的发展并不是完全抛弃专用硬件，而是：

在可编程 SM 周围加入越来越多面向高频任务的专用加速结构。

---

八、Ampere：让 Tensor Core 覆盖更多精度和工作负载

Ampere 的重要变化包括：

• 第三代 Tensor Core；
• TF32；
• BF16；
• FP64 Tensor Core；
• INT8、INT4 等格式；
• 2:4 结构化稀疏；
• Global Memory 到 Shared Memory 的异步复制；
• 更大的统一 L1/Shared Memory；
• MIG。

A100 Tensor Core 可以处理多种浮点和整数格式，并通过 2:4 结构化稀疏提高特定矩阵运算吞吐率。Ampere 还允许数据更直接地从 Global Memory 搬到 Shared Memory，减少寄存器中转。

TF32 的意义

过去要使用 Tensor Core，通常需要显式把 FP32 模型转为 FP16。

TF32 让许多以 FP32 输入的矩阵计算能够更容易使用 Tensor Core：

FP32 范围
+
降低的乘法尾数精度
+
较高精度累加

MIG 的意义

MIG 可以把一块 A100 划分成多个相对隔离的 GPU Instance，每个实例拥有独立的 SM 和部分内存系统路径。

它解决的不是单任务峰值性能，而是：

一块很大的 GPU
        ↓
安全、可预测地服务多个较小任务

---

九、Hopper：数据搬运和多 SM 协作成为核心设计对象

Tensor Core 的速度持续提高后，一个新问题越来越突出：

计算单元已经很快，但数据搬运、同步和多 SM 协作跟不上。

Hopper 因此不仅增强计算，还重点改进数据流。

主要变化包括：

• 第四代 Tensor Core；
• FP8；
• 第一代 Transformer Engine；
• Tensor Memory Accelerator；
• Thread Block Cluster；
• Distributed Shared Memory；
• DPX 指令；
• HBM3；
• 第四代 NVLink。

Hopper 的 TMA 可以异步搬运多维数据块，使少量线程发起大块 Global Memory—Shared Memory 传输；Thread Block Cluster 则允许多个 SM 上的 Block 同步，并通过 Distributed Shared Memory 访问其他 Block 的 Shared Memory。

传统 CUDA 层次是：

Grid
 └── Block
      └── Thread

Hopper 增加了：

Grid
 └── Thread Block Cluster
      └── Block
           └── Thread

Transformer Engine 会在 FP8 和 16 位格式之间动态选择和转换，以兼顾性能与数值范围。

Hopper 的核心趋势是：

不只是增加 Tensor Core
而是让数据搬运、计算和同步形成异步流水线

---

十、Blackwell：从单芯片 GPU 走向机架级 AI 计算机

Blackwell 数据中心 GPU 使用两个接近光刻尺寸上限的 Die，通过约 10 TB/s 的封装内互连连接，并在软件中表现为一个统一 GPU。完整 Blackwell GPU 包含约 2080 亿个晶体管。

其主要演进包括：

• 第五代 Tensor Core；
• 第二代 Transformer Engine；
• FP4 与微张量缩放；
• 更强的可靠性和解压硬件；
• 第五代 NVLink；
• 面向 NVL72 的机架级扩展。

FP4 只有4位，单独使用很难覆盖神经网络张量的动态范围，因此 Blackwell 使用更细粒度的 Micro-Tensor Scaling，让不同局部数据块使用不同缩放因子。

Blackwell 的第五代 NVLink 可在 NVL72 中构建72 GPU高速域，官方给出的该域聚合 NVLink 带宽为130 TB/s。

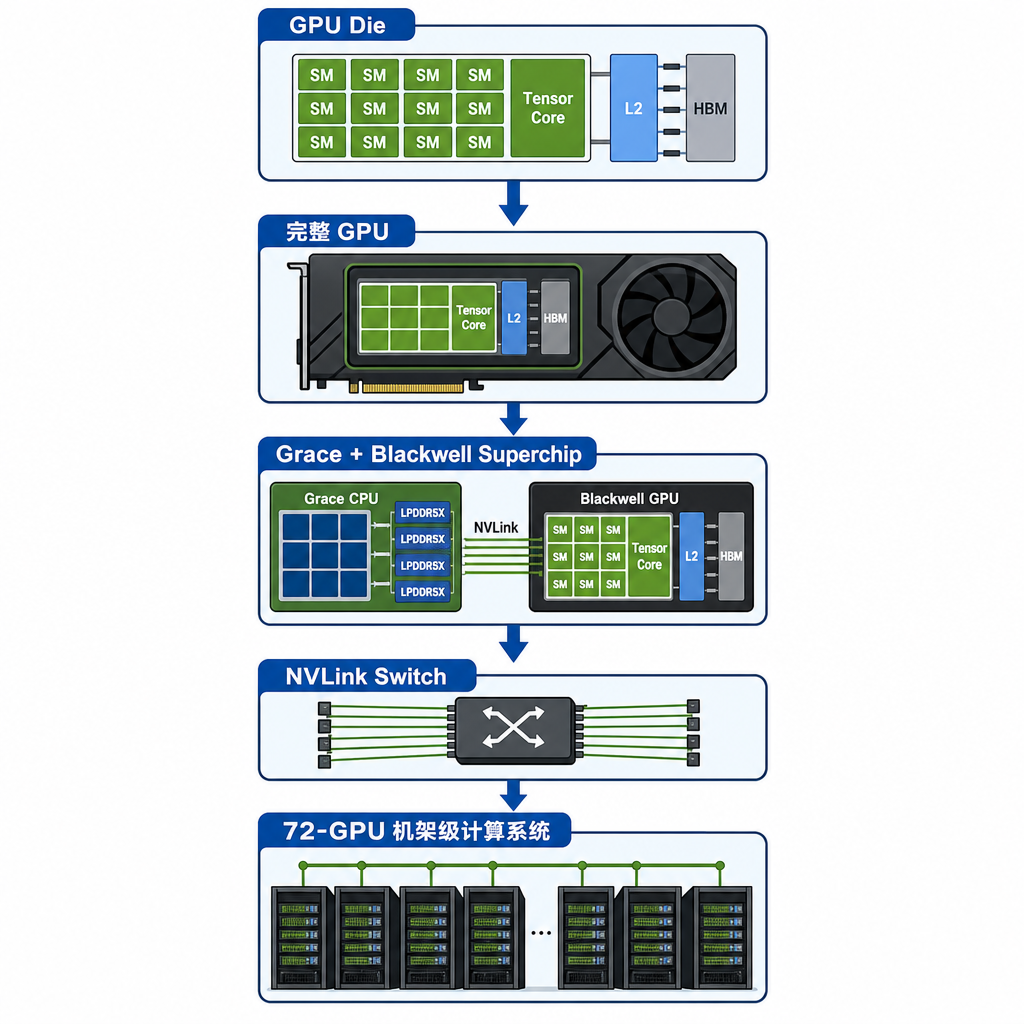

因此 Blackwell 的设计单位不再只是：

一个 SM
或
一块 GPU

而越来越接近：

图示：十、Blackwell：从单芯片 GPU 走向机架级 AI 计算机

---

十一、架构路线并非只有一条

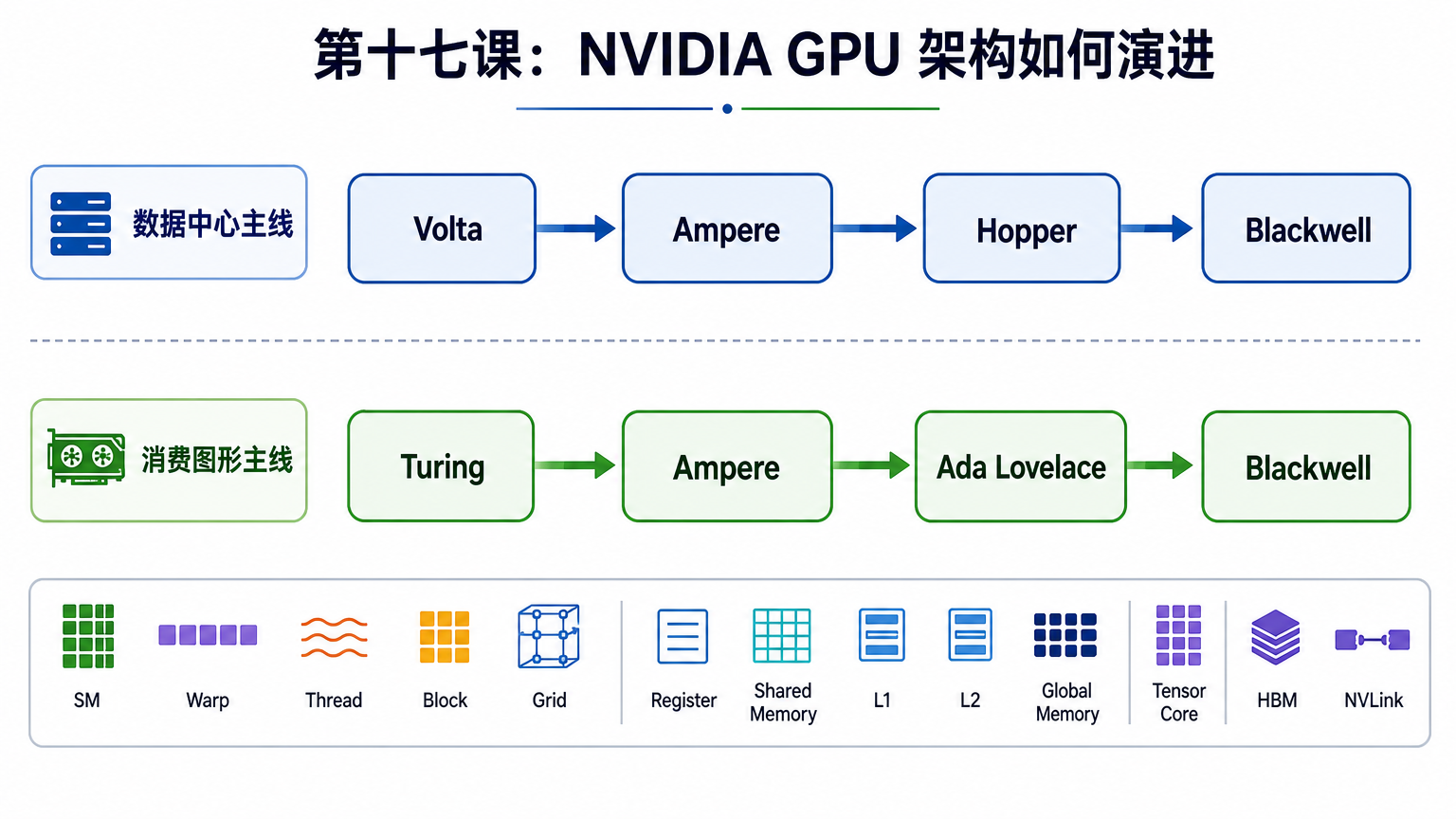

从 Volta 以后，NVIDIA 的数据中心与图形架构出现了一定程度的分支：

图示：十一、架构路线并非只有一条

它们共享许多基础设计思想，但重点不同。

数据中心 GPU 更强调：

• FP64、BF16、FP8、FP4；
• HBM；
• NVLink；
• ECC 和 RAS；
• MIG；
• 大规模 AI 与 HPC。

图形 GPU 更强调：

• RT Core；
• 光栅化；
• Texture Unit；
• ROP；
• 视频编码；
• 显示输出；
• 游戏能效。

所以不能仅凭架构名称，就假定所有产品具有相同资源比例。

---

十二、从历史中可以看到的五条主线

1. 从固定功能走向可编程

固定图形流水线
    ↓
统一 Shader
    ↓
CUDA 通用计算

代表架构：G80。

2. 从裸算力走向完整存储体系

Shared Memory 为主
    ↓
L1 + L2 + ECC
    ↓
更大的缓存与统一内存

代表架构：Fermi、Pascal。

3. 从通用算术走向专用矩阵计算

CUDA Core FMA
    ↓
Tensor Core
    ↓
FP8 / FP4 Transformer Engine

代表架构：Volta、Hopper、Blackwell。

4. 从同步执行走向异步数据流水

线程加载数据并等待
    ↓
异步复制
    ↓
TMA 和多阶段流水线

代表架构：Ampere、Hopper。

5. 从单 GPU 走向系统级扩展

PCIe 多 GPU
    ↓
NVLink
    ↓
NVSwitch
    ↓
机架级 NVLink Domain

代表架构：Pascal、Hopper、Blackwell。

---

十三、三个最重要的历史转折点

如果只记住三个节点，可以记：

G80：可编程化

GPU 不再只能画图

统一 Shader、SIMT、Shared Memory 和 CUDA 奠定现代 GPU 基础。

Volta：AI 专用化

矩阵计算不再只使用普通 CUDA Core

Tensor Core 使 AI 成为 GPU 硬件设计的核心目标。

Blackwell：系统化

性能单位从一块芯片扩展到整个机架

低精度、先进封装、NVLink Switch 和机架级系统共同决定最终性能。

---

十四、不要只比较 CUDA Core 数量

跨架构比较“CUDA Core 数量”常常会误导。

因为不同代 CUDA Core 的以下属性可能不同：

• 每周期指令能力；
• 工作频率；
• 发射结构；
• FP32 与 INT 管线关系；
• 寄存器带宽；
• 缓存容量；
• SM 分区方式；
• 实际利用率。

同样，Tensor Core 的数量也不能直接跨代比较。

例如：

Volta：每个 Tensor Core 每周期处理较小吞吐
Ampere：Tensor Core 数量可能减少，但单个能力明显增强

Ampere A100 每个 SM 的 Tensor Core 数由 Volta 的8个变为4个，但每个第三代 Tensor Core 的工作能力更强，SM 总矩阵吞吐率反而提高。

因此应比较：

实际支持的数据格式
每周期矩阵吞吐率
显存和片上带宽
软件支持
真实应用性能

而不是只数方框。

---

本课核心结论

第一，G80 和 CUDA奠定了统一着色、SIMT 和通用 GPU 计算的基础。

第二，Fermi 加入成熟缓存、ECC、双精度和并发 Kernel，使 GPU 更适合 HPC。

第三，Kepler 通过 SMX、Hyper-Q 和 Dynamic Parallelism 扩大并行规模和可编程性。

第四，Maxwell 通过重构 SM 分区提高每瓦性能和执行单元利用率。

第五，Pascal 将 FP16、HBM2、NVLink 和改进统一内存结合起来。

第六，Volta 首次加入 Tensor Core，是 GPU AI 专用化的重要转折点。

第七，Turing 加入 RT Core，形成光栅化、光线追踪和 AI 的混合图形架构。

第八，Ampere 扩展 Tensor Core 数据格式，引入 TF32、BF16、结构化稀疏、异步复制和 MIG。

第九，Hopper 通过 FP8、Transformer Engine、TMA 和 Thread Block Cluster 强化异步数据流。

第十，Blackwell 通过双 Die、FP4、细粒度缩放和第五代 NVLink，把设计范围扩展到机架级 AI 系统。

第十一，GPU 架构演进的核心并非单纯堆算力，而是同时演进：

$$\text{compute}+\text{storage}+\text{data movement}+\text{low precision}+\text{interconnect}+\text{software}$$

下一课将讲：

第十八课：PTX、SASS 和 Compute Capability

包括：

CUDA C++ 如何变成 GPU 指令
PTX 是什么
SASS 是什么
虚拟 ISA 与真实 ISA 的区别
sm_80、sm_90、sm_100 表示什么
为什么同一 CUDA 程序能运行在不同架构上
JIT 编译与 Fat Binary
如何查看 Kernel 的汇编指令
